自動電圧調整器(スイッチング方式) MTSシリーズ

  • 自動電圧調整器MTS-1K
  • 本装置は、PWMチョッパー方式自動電圧調整器(AVR)です。交流を直接スイッチングしているので高効率です。また高周波でチョッパーしているのため応答速度が速く負荷に安定した交流電力を供給します。

特徴

  • 応答速度が極めて速い
  • 出力可変型は出力電圧を0Vから任意に設定可能
  • KR、HRタイプは出力電圧100V、200V切換が可能

用途

  • 調光器、温度調整器
  • 各種電力調整用
  • 検査試験用電源
  • 生産ライン
  • ヒートサイクル試験用
  • 交流フューズ試験電源

仕様

型式(は容量) 入力仕様 出力仕様 容量 その他
MTS-K 単相100V 単相100V 2~30kVA 出力固定型
MTS-H 単相200V 単相200V 2~60kVA
MTS-S 三相200V 三相200/115V 5~150kVA
MTS-KR 単相100V 単相0~110V/
0~220V切替
2~30kVA 出力可変型
MTS-HR 単相200V 単相0~110V/
0~220V切替
2~60kVA
MTS-SR 三相200V 三相0~
220/127V
5~150kVA

↑型式をクリックすると詳細仕様がご覧いただけます。

MTS-Kシリーズ 単相100V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 MTS
2K 3K 5K 7.5K 10K 15K 30K

容量(kVA) 2 3 5 7.5 10 15 30
相数 単相2線
定格電圧 100V
電圧可変範囲 90~110V
電圧精度 ±0.5%
応答速度 30ms
波形歪率
(発生)
1.0%

容量(kVA) 2.2 3.3 5.5 8.3 11 16.5 33
相数 単相2線
定格電圧 100V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 95%
機器効率 90%

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 250 350 350 350 350 450 600
寸法 D mm 500 550 550 550 550 700 1100
寸法 H mm 300 650 650 730 760 900 1300
質量 kg 35 90 100 120 130 400 500
外観図 1 2
MTSシリーズ外観図1

外観図1

MTSシリーズ外観図2

外観図2

MTS-Hシリーズ 単相200V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 MTS
2H 3H 5H 7.5H 10H 15H 20H 30H

容量(kVA) 2 3 5 7.5 10 15 20 30
相数 単相2線
定格電圧 200V
電圧可変範囲 180~220V
電圧精度 ±0.5%
応答速度 30ms
波形歪率
(発生)
1.0%

容量(kVA) 2.2 3.3 5.5 8.3 11 16.5 22 33
相数 単相2線
定格電圧 200V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 95%
機器効率 90%

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 250 350 350 350 350 450 500 600
寸法 D mm 500 500 550 550 550 700 750 800
寸法 H mm 300 600 650 730 760 900 1000 1300
質量 kg 35 75 90 110 125 200 300 450
外観図 1 2
MTSシリーズ外観図1

外観図1

MTSシリーズ外観図2

外観図2

MTS-Sシリーズ 三相200V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 MTS
5S 7.5S 10S 15S 20S 30S 40S 50S 75S 100S 150S

容量
(kVA)
5 7.5 10 15 20 30 40 50 75 100 150
相数 三相4線
定格
電圧
200/115V
電圧可
変範囲
180~220V
電圧
精度
相電圧±0.5% 線間電圧±2%
応答
速度
30ms
波形歪
率(発生)
1.0%

容量
(kVA)
5.5 8.3 11 16.5 22 33 44 55 83 110 165
相数 三相3線
定格
電圧
200V
変動
範囲
±15%
定格
周波数
50/60Hz
機器
力率
95%
機器
効率
90%

周囲
温度
0~40℃
湿度 35~85%RH

寸法
W mm
600 600 600 700 700 800 850 900 900 1200 1600
寸法
D mm
650 650 650 800 800 850 950 900 1000 1000 1000
寸法
H mm
1100 1100 1100 1200 1200 1500 1500 1800 1850 1850 1850
質量 kg 160 200 230 300 320 410 500 840 1000 1200 1600
外観図 2 3
MTSシリーズ外観図2

外観図2

MTSシリーズ外観図3

外観図3

MTS-KRシリーズ 単相0~110/0~220V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 MTS
2KR 3KR 5KR 7.5KR 10KR 15KR 30KR

容量(kVA) 2 3 5 7.5 10 15 30
相数 単相2線
電圧可変範囲 0~110/0~220V切換
電圧精度 ±0.5%(出力30~100%時)
応答速度 30ms
波形歪率
(発生)
1.0%(出力30~100%時)

容量(kVA) 2.2 3.3 5.5 8.3 11 16.5 33
相数 単相2線
定格電圧 100V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 95%
機器効率 90%
オプション GP-IB・RS232C

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 250 350 350 350 350 450 600
寸法 D mm 500 550 550 550 550 700 1100
寸法 H mm 300 650 650 730 760 900 1300
質量 kg 35 90 100 120 130 400 500
外観図 1 2
MTSシリーズ外観図1

外観図1

MTSシリーズ外観図2

外観図2

MTS-HRシリーズ 単相0~110/0~220V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 MTS
2HR 3HR 5HR 7.5HR 10HR 15HR 20HR 30HR

容量(kVA) 2 3 5 7.5 10 15 20 30
相数 単相2線
電圧可変範囲 0~110/0~220V切換
電圧精度 ±0.5%(出力30~100%時)
応答速度 30ms
波形歪率
(発生)
1.0%(出力30~100%時)

容量(kVA) 2.2 3.3 5.5 8.3 11 16.5 22 33
相数 単相2線
定格電圧 200V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 95%
機器効率 90%
オプション GP-IB・RS232C

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 250 350 350 350 350 450 500 600
寸法 D mm 500 500 550 550 550 700 750 800
寸法 H mm 300 600 650 730 760 900 1000 1300
質量 kg 35 75 90 110 125 300 300 450
外観図 1 2
MTSシリーズ外観図1

外観図1

MTSシリーズ外観図2

外観図2

MTS-SRシリーズ 三相0~200V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 MTS
5SR 7.5SR 10SR 15SR 20SR 30SR 40SR 50SR 75SR 100SR 150SR

容量
(kVA)
5 7.5 10 15 20 30 40 50 75 100 150
相数 三相4線
電圧可
変範囲
0~220/127V
電圧
精度
相電圧±0.5%(30~100%時) 線間電圧±2%(30~100%時)
応答
速度
30ms
波形歪
率(発生)
1.0%(出力30~100%時)

容量
(kVA)
5.5 8.3 11 16.5 22 33 44 55 83 110 165
相数 三相3線
定格
電圧
200V
変動
範囲
±15%
定格
周波数
50/60Hz
機器
力率
95%
機器
効率
90%
オプ
ション
GP-IB・RS232C

周囲
温度
0~40℃
湿度 35~85%RH

寸法
W mm
600 600 600 700 700 800 850 800 900 1200 1600
寸法
D mm
650 650 650 800 800 850 950 900 1000 1000 1000
寸法
H mm
1100 1100 1100 1200 1200 1500 1500 1800 1850 1850 1850
質量 kg 160 200 230 300 320 410 500 840 1000 1200 1600
外観図 2 3
MTSシリーズ外観図2

外観図2

MTSシリーズ外観図3

外観図3

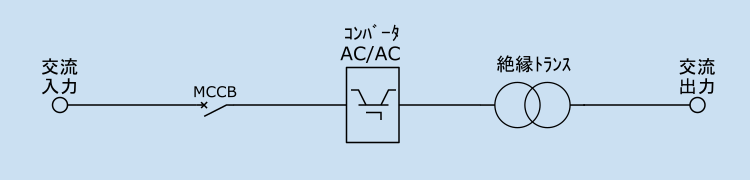

回路ブロック図

MTSシリーズ回路ブロック図

使用上のお願い

消耗品(バッテリおよびファン)の交換について

バッテリ寿命は、ご使用環境(周囲温度、バックアップ回数など)により影響を受けます。約3~5年を目安に交換してください。寿命をすぎたバッテリをそのまま使用し続けますと、電解液もれや、著しい場合には発煙などの重大な二次障害を引き起こす原因になる場合があります。また冷却用ファンも定期交換を実施してください。
→バッテリ、ファンともに、点検交換作業を当社にて承ります。最寄りの営業所までお申しつけください。

搬入、据え付け

商品のお納めは、原則「軒先渡し」とさせていただきます。お納め以降の作業はお客様にて実施願います。
→納入、据え付け、配線工事などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。

ダウンロード

PDF 総合カタログ(MTS)1.5MB

MTS-Kシリーズ 単相100V系出力 出力固定型
製品名 仕様書 外形図 結線図 取扱説明書
MTS-2K (96kb) (70kb) (131kb) (382kb)
MTS-3K (96kb) (89kb) (132kb) (335kb)
MTS-5K (96kb) (90kb) (132kb) (362kb)
MTS-7.5K (96kb) (92kb) (132kb) (337kb)
MTS-10K (96kb) (93kb) (132kb) (363kb)
MTS-15K (96kb) (96kb) (131kb) (324kb)
MTS-20K (96kb) (103kb) (132kb) (339kb)
MTS-30K (96kb) (102kb) (132kb) (340kb)
MTS-KRシリーズ 単相100V系出力 出力可変型
製品名 仕様書 外形図 結線図 取扱説明書
MTS-2KR (98kb) (80kb) (133kb) (423kb)
MTS-3KR (98kb) (104kb) (134kb) (499kb)
MTS-5KR (98kb) (98kb) (134kb) (495kb)
MTS-7.5KR (98kb) (108kb) (134kb) (507kb)
MTS-10KR (98kb) (110kb) (134kb) (508kb)
MTS-15KR (98kb) (127kb) (134kb) (511kb)
MTS-20KR (98kb) (125kb) (134kb) (512kb)
MTS-30KR (98kb) (125kb) (134kb) (505kb)
MTS-Hシリーズ 単相200V系出力 出力固定型
製品名 仕様書 外形図 結線図 取扱説明書
MTS-2H (97kb) (70kb) (131kb) (339kb)
MTS-3H (97kb) (87kb) (132kb) (337kb)
MTS-5H (97kb) (95kb) (132kb) (334kb)
MTS-7.5H (97kb) (94kb) (132kb) (334kb)
MTS-10H (97kb) (91kb) (132kb) (331kb)
MTS-15H (97kb) (92kb) (132kb) (326kb)
MTS-20H (97kb) (98kb) (131kb) (330kb)
MTS-30H (97kb) (100kb) (132kb) (334kb)
MTS-HRシリーズ 単相200V系出力 出力可変型
製品名 仕様書 外形図 結線図 取扱説明書
MTS-2HR (98kb) (80kb) (133kb) (423kb)
MTS-3HR (97kb) (104kb) (134kb) (499kb)
MTS-5HR (97kb) (100kb) (134b) (497kb)
MTS-7.5HR (97kb) (100kb) (134kb) (501kb)
MTS-10HR (97kb) (102kb) (134kb) (503kb)
MTS-15HR (97kb) (123kb) (134kb) (521kb)
MTS-20HR (97kb) (123kb) (134kb) (520kb)
MTS-30HR (97kb) (126kb) (134kb) (513kb)
MTS-Sシリーズ 三相出力 出力固定型
製品名 仕様書 外形図 結線図 取扱説明書
MTS-5S (86kb) (80kb) (57b) (457kb)
MTS-7.5S (86kb) (80kb) (57kb) (457kb)
MTS-10S (86kb) (84kb) (57kb) (466kb)
MTS-15S (86kb) (86kb) (57kb) (576kb)
MTS-20S (86kb) (90kb) (57kb) (576kb)
MTS-30S (86kb) (87kb) (58kb) (576kb)
MTS-40S (86kb) (91kb) (58kb) (630kb)
MTS-50S (86kb) (77kb) (58kb) (598kb)
MTS-75S (86kb) (75kb) (57kb) (598kb)
MTS-100S (86kb) (91kb) (57kb) (554kb)
MTS-SRシリーズ 三相出力 出力可変型
製品名 仕様書 外形図 結線図 取扱説明書
MTS-5SR (88kb) (83kb) (61kb) (548kb)
MTS-7.5SR (88kb) (81kb) (62kb) (548kb)
MTS-10SR (88kb) (87kb) (61kb) (556kb)
MTS-15SR (88kb) (90kb) (62kb) (667kb)
MTS-20SR (88kb) (95kb) (62kb) (667kb)
MTS-30SR (88kb) (92kb) (62kb) (667kb)
MTS-40SR (88kb) (95kb) (62kb) (720kb)
MTS-50SR (89kb) (96kb) (61kb) (693kb)
MTS-75SR (88kb) (97kb) (62kb) (692kb)
MTS-100SR (88kb) (95kb) (61kb) (650kb)

価格表

自動電圧調整器 MTSシリーズ

MTS-Kシリーズ 単相100V系出力 出力固定型

型式 標準価 容量
MTS-2K 494,000 2KVA
MTS-3K 570,000 3KVA
MTS-5K 740,000 5KVA
MTS-7.5K 840,000 7.5KVA
MTS-10K 920,000 10KVA
MTS-15K 1,260,000 15KVA
MTS-30K 1,940,000 30KVA

MTS-Hシリーズ 単相200V系出力 出力固定型

型式 標準価 容量
MTS-2H 494,000 2KVA
MTS-3H 570,000 3KVA
MTS-5H 740,000 5KVA
MTS-7.5H 820,000 7.5KVA
MTS-10H 900,000 10KVA
MTS-15H 1,130,000 15KVA
MTS-20H 1,340,000 20KVA
MTS-30H 1,800,000 30KVA

MTS-Sシリーズ 三相出力 出力固定型

型式 標準価 容量
MTS-5S 1,110,000 5KVA
MTS-7.5S 1,370,000 7.5KVA
MTS-10S 1,460,000 10KVA
MTS-15S 1,670,000 15KVA
MTS-20S 1,800,000 20KVA
MTS-30S 2,140,000 30KVA
MTS-40S 2,660,000 40KVA
MTS-50S 2,960,000 50KVA
MTS-75S 3,880,000 75KVA
MTS-100S 4,300,000 100KVA
MTS-150S 6,440,000 150KVA

MTS-KRシリーズ 単相100V系出力 出力可変型

型式 標準価 容量
MTS-2KR 570,000 2KVA
MTS-3KR 660,000 3KVA
MTS-5KR 860,000 5KVA
MTS-7.5KR 960,000 7.5KVA
MTS-10KR 1,070,000 10KVA
MTS-15KR 1,440,000 15KVA
MTS-30KR 2,260,000 30KVA

MTS-HRシリーズ 単相200V系出力 出力可変型

型式 標準価 容量
MTS-2HR 570,000 2KVA
MTS-3HR 660,000 3KVA
MTS-5HR 860,000 5KVA
MTS-7.5HR 940,000 7.5KVA
MTS-10HR 1,050,000 10KVA
MTS-15HR 1,320,000 15KVA
MTS-20HR 1,540,000 20KVA
MTS-30HR 2,070,000 30KVA

MTS-SRシリーズ 三相出力 出力可変型

型式 標準価 容量
MTS-5SR 1,180,000 5KVA
MTS-7.5SR 1,440,000 7.5KVA
MTS-10SR 1,600,000 10KVA
MTS-15SR 1,760,000 15KVA
MTS-20SR 1,920,000 20KVA
MTS-30SR 2,360,000 30KVA
MTS-40SR 2,960,000 40KVA
MTS-50SR 3,160,000 50KVA
MTS-75SR 4,300,000 75KVA
MTS-100SR 4,700,000 100KVA
MTS-150SR 7,040,000 150KVA
