自動電圧調整器(デジタル方式) TACシリーズ

  • 自動電圧調整器TAC-10HCSX TAC-10HCSX
  • 電圧変動に対してタップトランスに半導体スイッチを用いてデジタル的に高速切換することにより出力電圧を一定に保つものです。したがって高効率、応答性にすぐれ、どんな負荷にも適応性のある完全静止型自動電圧調整器(AVR)です。

特徴

  • 応答速度が速く過渡変動がきわめて少ない
  • 発生波形歪みが皆無に等しい
  • 負荷を選びません(R,L,Cいずれも可)

用途

  • OA,FA機器
  • 通信機器
  • NCマシン
  • 金型マシン
  • 生産ラインetc

仕様

型式(は容量) 入力仕様 出力仕様 容量 その他
TAC-KCS 単相100V 単相100V 5~50kVA 絶縁型
TAC-HCS 単相200V 単相200V 5~100kVA
TAC-SCS 三相200V 三相200/400V 10~500kVA
TAC-KS 単相100V 単相100V 5~50kVA 非絶縁型
TAC-HS 単相200V 単相200V 5~100kVA
TAC-SS 三相200V 三相200/400V 10~500kVA

↑型式をクリックすると詳細仕様がご覧いただけます。

TAC-KCSシリーズ 単相100V出力 絶縁型

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 TAC
5KCS 10KCS 15KCS 20KCS 25KCS 30KCS 40KCS 50KCS

容量(kVA) 5 10 15 20 25 30 40 50
相数 単相2線
定格電圧 100V
電圧可変範囲 ±2.5%
電圧精度 ±2%
応答速度 100ms
過渡特性 10%(負荷変動0~100%に対して)
波形歪率
(発生)
1%
混触防止 入力-出力間 絶縁 静電シールド

容量(kVA) 6 12 18 24 30 36 48 60
相数 単相2線
定格電圧 100V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 97%
機器効率 93%

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 550 550 600 600 700 800 900 1200
寸法 D mm 600 700 750 750 800 900 900 900
寸法 H mm 970 1070 1206 1306 1450 1650 1650 1850
質量 kg 200 310 470 550 650 800 1100 1200
塗装色 マンセル 2.5PB 9/2
外観図 1 2 3
TACシリーズ外観図1

外観図1

TACシリーズ外観図2

外観図2

TACシリーズ外観図3

外観図3

TAC-HCSシリーズ 単相200V出力 絶縁型

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 TAC
5HCS 10HCS 15HCS 20HCS 25HCS 30HCS 40HCS 50HCS 75HCS 100HCS

容量(kVA) 5 10 15 20 25 30 40 50 75 100
相数 単相2線
定格電圧 200V
電圧可変範囲 ±2.5%
電圧精度 ±2%
応答速度 100ms
過渡特性 10%(負荷変動0~100%に対して)
波形歪率
(発生)
1%
混触防止 入力-出力間 絶縁 静電シールド

容量(kVA) 6 12 18 24 30 36 48 60 90 120
相数 単相2線
定格電圧 200V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 97%
機器効率 93%

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 550 550 600 600 700 700 800 900 1000 1200
寸法 D mm 600 700 750 750 800 800 900 900 1000 1200
寸法 H mm 970 1070 1206 1306 1450 1650 1650 1850 1950 2150
質量 kg 200 300 470 550 650 800 1100 1200 1400 1600
塗装色 マンセル 2.5PB 9/2
外観図 1 2 3
TACシリーズ外観図1

外観図1

TACシリーズ外観図2

外観図2

TACシリーズ外観図3

外観図3

TAC-SCSシリーズ 三相200/400V出力 10~75kVA 絶縁型

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 TAC
10SCS 15SCS 20SCS 25SCS 30SCS 50SCS 75SCS

容量(kVA) 10 15 20 25 30 50 75
相数 三相3線
定格電圧 200V
電圧可変範囲 ±2.5%
電圧精度 ±2%
応答速度 100ms
過渡特性 10%(負荷変動0~100%に対して)
波形歪率
(発生)
1%
混触防止 入力-出力間 絶縁 静電シールド

容量(kVA) 12 18 24 30 36 60 90
相数 三相3線
定格電圧 200V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 97%
機器効率 93%

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 650 650 750 800 800 1000 1200
寸法 D mm 750 750 800 850 850 1000 1200
寸法 H mm 1506 1506 1606 1750 1750 1850 1850
質量 kg 400 550 650 800 850 1250 1550
塗装色 マンセル 2.5PB 9/2
外観図 1 2 3
TACシリーズ外観図1

外観図1

TACシリーズ外観図2

外観図2

TACシリーズ外観図3

外観図3

TAC-SCSシリーズ 三相200/400V出力 100~500kVA 絶縁型

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 TAC
100SCS 150SCS 200SCS 250SCS 300SCS 400SCS 500SCS

容量(kVA) 100 150 200 250 300 400 500
相数 三相3線 三相3線
定格電圧 200V 400V
電圧可変範囲 ±2.5%
電圧精度 ±2%
応答速度 100ms
過渡特性 10%(負荷変動0~100%に対して)
波形歪率
(発生)
1%
混触防止 入力-出力間 絶縁 静電シールド

容量(kVA) 120 180 240 300 360 480 600
相数 三相3線
定格電圧 200V 400V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 97%
機器効率 93%

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 1400 1650 2000 2250 2250 2600 3400
寸法 D mm 1400 1400 1500 1800 1800 1800 1800
寸法 H mm 2150 2150 2150 2350 2350 2350 2350
質量 kg 1750 2350 2500 2800 3000 4200 5000
塗装色 マンセル 2.5PB 9/2
外観図 3 4
TACシリーズ外観図3

外観図3

TACシリーズ外観図4

外観図4

TAC-KSシリーズ 単相100V出力 非絶縁型

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 TAC
5KS 10KS 15KS 20KS 25KS 30KS 40KS 50KS

容量(kVA) 5 10 15 20 25 30 40 50
相数 単相2線
定格電圧 100V
電圧可変範囲 ±2.5%
電圧精度 ±2%
応答速度 100ms
過渡特性 10%(負荷変動0~100%に対して)
波形歪率
(発生)
1%

容量(kVA) 6 12 18 24 30 36 48 60
相数 単相2線
定格電圧 100V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 97%
機器効率 93%

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 550 550 600 600 700 700 800 900
寸法 D mm 600 700 750 750 800 800 900 900
寸法 H mm 970 1070 1206 1306 1450 1650 1650 1850
質量 kg 140 210 330 380 450 560 770 840
塗装色 マンセル 2.5PB 9/2
外観図 1 2 3
TACシリーズ外観図1

外観図1

TACシリーズ外観図2

外観図2

TACシリーズ外観図3

外観図3

TAC-HSシリーズ 単相200V出力 非絶縁型

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 TAC
5HS 10HS 15HS 20HS 25HS 30HS 40HS 50HS 75HS 100HS

容量(kVA) 5 10 15 20 25 30 40 50 75 100
相数 単相2線
定格電圧 200V
電圧可変範囲 ±2.5%
電圧精度 ±2%
応答速度 100ms
過渡特性 10%(負荷変動0~100%に対して)
波形歪率
(発生)
1%

容量(kVA) 6 12 18 24 30 36 48 60 90 120
相数 単相2線
定格電圧 200V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 97%
機器効率 93%

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 550 550 600 600 700 700 800 900 1000 1200
寸法 D mm 600 700 750 750 800 800 900 900 1000 1200
寸法 H mm 970 1070 1206 1306 1450 1650 1650 1850 1950 2150
質量 kg 140 210 230 260 450 560 770 840 1000 1200
塗装色 マンセル 2.5PB 9/2
外観図 1 2 3
TACシリーズ外観図1

外観図1

TACシリーズ外観図2

外観図2

TACシリーズ外観図3

外観図3

TAC-SSシリーズ 三相200/400V出力 10~75kVA 非絶縁型

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 TAC
10SS 15SS 20SS 25SS 30SS 50SS 75SS

容量(kVA) 10 15 20 25 30 50 75
相数 三相3線
定格電圧 200V
電圧可変範囲 ±2.5%
電圧精度 ±2%
応答速度 100ms
過渡特性 10%(負荷変動0~100%に対して)
波形歪率
(発生)
1%

容量(kVA) 12 18 24 30 36 60 90
相数 三相3線
定格電圧 200V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 97%
機器効率 93%

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 650 650 750 800 800 1000 1200
寸法 D mm 750 750 800 850 850 1000 1200
寸法 H mm 1506 1506 1606 1750 1750 1850 1850
質量 kg 300 400 450 550 600 900 1050
塗装色 マンセル 2.5PB 9/2
外観図 1 2 3
TACシリーズ外観図1

外観図1

TACシリーズ外観図2

外観図2

TACシリーズ外観図3

外観図3

TAC-SSシリーズ 三相200/400V出力 100~500kVA 非絶縁型

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 TAC
100SS 150SS 200SS 250SS 300SS 400SS 500SS

容量(kVA) 100 150 200 250 300 400 500
相数 三相3線
定格電圧 200V 400V
電圧可変範囲 ±2.5%
電圧精度 ±2%
応答速度 100ms
過渡特性 10%(負荷変動0~100%に対して)
波形歪率
(発生)
1%

容量(kVA) 120 180 240 300 360 480 600
相数 三相3線
定格電圧 200V 400V
変動範囲 ±15%
定格周波数 50/60Hz
機器力率 97%
機器効率 93%

周囲温度 0~40℃
湿度 35~85%RH

寸法 W mm 1400 1650 2000 2250 2250 2600 3400
寸法 D mm 1400 1400 1500 1800 1800 1800 1800
寸法 H mm 2150 2150 2150 2350 2350 2350 2350
質量 kg 1250 1650 1850 2250 2250 3300 3800
塗装色 マンセル 2.5PB 9/2
外観図 3 4
TACシリーズ外観図3

外観図3

TACシリーズ外観図4

外観図4

オプション

  • 国内電圧仕様、海外電圧仕様いずれも対応いたします。ご指定ください。
  • 入力変動±15%(標準)のほかに、±20%、+10%、-10%も制作いたします。
  • 異常電圧警報 出力定格電圧の+10%を超えると自動的に入力遮断され非常ランプおよびブザーにて警報を発します。
  • オプションとしてバイパス回路を内蔵できます。

回路ブロック図

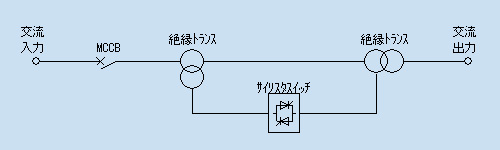

TACシリーズ絶縁型回路ブロック図

絶縁型

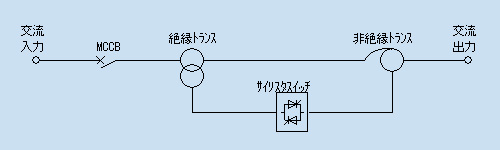

TACシリーズ非絶縁型回路ブロック図

非絶縁型

使用上のお願い

消耗品交換・メンテナンスの実施について

消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

搬入・据え付け

製品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。

定期点検・部品交換

定期点検・部品交換について

本製品の期待寿命は定期的な点検・部品交換を実施して約15年です。
期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な点検・部品交換の実施を推奨致します。

  • 定期点検:毎年(推奨)
  • 部品交換:5年周期
    ※部品交換の際は、定期点検も実施致します。

交換推奨部品例

※圧力扇は大型時のみ
※部品寿命は環境(温度・塵埃等)により大きく左右されます。

ダウンロード

PDF 総合カタログ(TAC)1.8MB

TACシリーズ 単相100V系出力 絶縁型
製品名 仕様書 外形図 結線図 取扱説明書
TAC-5KCS (97kb) (93kb) (134kb) (342kb)
TAC-10KCS (97kb) (102kb) (134kb) (354kb)
TAC-15KCS (97kb) (104kb) (134kb) (357kb)
TAC-20KCS (97kb) (104kb) (134kb) (356kb)
TAC-25KCS (97kb) (105kb) (135kb) (356kb)
TAC-30KCS (97kb) (103kb) (134kb) (354kb)
TAC-40KCS (97kb) (102kb) (134kb) (349kb)
TAC-50KCS (97kb) (98kb) (134kb) (344kb)
TACシリーズ 単相100V系出力 非絶縁型
製品名 仕様書 外形図 結線図 取扱説明書
TAC-5KS (95kb) (93kb) (135kb) (360kb)
TAC-10KS (95kb) (102kb) (135kb) (363kb)
TAC-15KS (95kb) (105kb) (134kb) (361kb)
TAC-20KS (95kb) (105kb) (134kb) (362kb)
TAC-25KS (95kb) (105kb) (134kb) (362kb)
TAC-30KS (95kb) (103kb) (134kb) (360kb)
TAC-40KS (95kb) (102kb) (134kb) (353kb)
TAC-50KS (95kb) (98kb) (134kb) (349kb)
TACシリーズ 単相200V系出力 絶縁型
製品名 仕様書 外形図 結線図 取扱説明書
TAC-5HCS (95kb) (94kb) (134kb) (348kb)
TAC-10HCS (95kb) (94kb) (134kb) (342kb)
TAC-15HCS (95kb) (103kb) (134kb) (347kb)
TAC-20HCS (95kb) (104kb) (134kb) (353kb)
TAC-25HCS (95kb) (102kb) (134kb) (351kb)
TAC-30HCS (95kb) (105kb) (134kb) (352kb)
TAC-40HCS (95kb) (102kb) (135kb) (352kb)
TAC-50HCS (95kb) (102kb) (134kb) (350kb)
TAC-75HCS (95kb) (97kb) (135kb) (343kb)
TAC-100HCS (95kb) (97kb) (134kb) (341kb)
TACシリーズ 単相200V系出力 非絶縁型
製品名 仕様書 外形図 結線図 取扱説明書
TAC-5HS (95kb) (94kb) (134kb) (360kb)
TAC-10HS (95kb) (94kb) (134kb) (356kb)
TAC-15HS (95kb) (103kb) (134kb) (354kb)
TAC-20HS (95kb) (104kb) (134kb) (359kb)
TAC-25HS (95kb) (102kb) (134kb) (359kb)
TAC-30HS (95kb) (104kb) (134kb) (359kb)
TAC-40HS (95kb) (101kb) (134kb) (359kb)
TAC-50HS (95kb) (101kb) (134kb) (356kb)
TAC-75HS (95kb) (97kb) (135kb) (349kb)
TAC-100HS (95kb) (97kb) (134kb) (347kb)
TACシリーズ 三相出力 絶縁型
製品名 仕様書 外形図 結線図 取扱説明書 警報回路
TAC-10SCS (28kb) (94kb) (61kb) (268kb) (21kb)
TAC-15SCS (28kb) (93kb) (61kb) (271kb) (21kb)
TAC-20SCS (28kb) (100kb) (61kb) (334kb) (21kb)
TAC-25SCS (28kb) (101kb) (61kb) (335kb) (21kb)
TAC-30SCS (28kb) (101kb) (61kb) (335kb) (21kb)
TAC-50SCS (28kb) (90kb) (61kb) (288kb) (21kb)
TAC-75SCS (27kb) (91kb) (61kb) (288kb) (21kb)
TAC-100SCS (28kb) (89kb) (61kb) (314kb) (21kb)
TAC-150SCS (27kb) (90kb) (61kb) (314kb) (21kb)
TACシリーズ 三相出力 非絶縁型
製品名 仕様書 外形図 結線図 取扱説明書 警報回路
TAC-10SS (28kb) (98kb) (61kb) (291kb) (22kb)
TAC-15SS (28kb) (98kb) (61kb) (268kb) (21kb)
TAC-20SS (28kb) (97kb) (61kb) (334kb) (22kb)
TAC-25SS (28kb) (101kb) (61kb) (335kb) (22kb)
TAC-30SS (28kb) (101kb) (61kb) (335kb) (22kb)
TAC-50SS (28kb) (90kb) (61kb) (288kb) (22kb)
TAC-75SS (28kb) (91kb) (61kb) (288kb) (22kb)
TAC-100SS (28kb) (89kb) (61kb) (314kb) (22kb)
TAC-150SS (27kb) (89kb) (61kb) (314kb) (22kb)

価格表

自動電圧調整器 TACシリーズ

TAC-KCSリーズ 単相100V系出力 絶縁型

型式 標準価 容量
TAC-5KCS 1,010,000 5KVA
TAC-10KCS 1,150,000 10KVA
TAC-15KCS 1,520,000 15KVA
TAC-20KCS 1,710,000 20KVA
TAC-25KCS 1,980,000 25KVA
TAC-30KCS 2,320,000 30KVA
TAC-40KCS 2,820,000 40KVA
TAC-50KCS 3,380,000 50KVA

TAC-HCSリーズ 単相200V系出力 絶縁型

型式 標準価 容量
TAC-5HCS 990,000 5KVA
TAC-10HCS 1,120,000 10KVA
TAC-15HCS 1,450,000 15KVA
TAC-20HCS 1,620,000 20KVA
TAC-25HCS 1,870,000 25KVA
TAC-30HCS 2,160,000 30KVA
TAC-40HCS 2,650,000 40KVA
TAC-50HCS 3,000,000 50KVA
TAC-75HCS 4,010,000 75KVA
TAC-100HCS 5,420,000 100KVA

TAC-SCSシリーズ 三相出力 絶縁型

型式 標準価 容量
TAC-10SCS 1,840,000 10KVA
TAC-15SCS 2,040,000 15KVA
TAC-20SCS 2,380,000 20KVA
TAC-25SCS 2,610,000 25KVA
TAC-30SCS 2,850,000 30KVA
TAC-50SCS 4,040,000 50KVA
TAC-75SCS 4,980,000 75KVA
TAC-100SCS 5,880,000 100KVA
TAC-150SCS 8,450,000 150KVA
TAC-200SCS 11,550,000 200KVA
TAC-250SCS 13,070,000 250KVA
TAC-300SCS 15,140,000 300KVA

TAC-KSリーズ 単相100V系出力 非絶縁型

型式 標準価 容量
TAC-5KS 820,000 5KVA
TAC-10KS 1,040,000 10KVA
TAC-15KS 1,250,000 15KVA
TAC-20KS 1,450,000 20KVA
TAC-25KS 1,690,000 25KVA
TAC-30KS 1,920,000 30KVA
TAC-40KS 2,390,000 40KVA
TAC-50KS 2,810,000 50KVA

TAC-HSシリーズ 単相200V系出力 非絶縁型

型式 標準価 容量
TAC-5HS 810,000 5KVA
TAC-10HS 990,000 10KVA
TAC-15HS 1,190,000 15KVA
TAC-20HS 1,380,000 20KVA
TAC-25HS 1,580,000 25KVA
TAC-30HS 1,780,000 30KVA
TAC-40HS 2,080,000 40KVA
TAC-50HS 2,400,000 50KVA
TAC-75HS 3,420,000 75KVA
TAC-100HS 4,710,000 100KVA

TAC-SSシリーズ 三相出力 非絶縁型

型式 標準価 容量
TAC-10SS 1,540,000 10KVA
TAC-15SS 1,620,000 15KVA
TAC-20SS 1,930,000 20KVA
TAC-25SS 2,220,000 25KVA
TAC-30SS 2,380,000 30KVA
TAC-50SS 3,150,000 50KVA
TAC-75SS 4,070,000 75KVA
TAC-100SS 4,790,000 100KVA
TAC-150SS 6,850,000 150KVA
TAC-200SS 9,410,000 200KVA
TAC-250SS 10,910,000 250KVA
TAC-300SS 12,560,000 300KVA
製品詳細ページ
電源に関するお問い合わせ
