フリッカ対策電源 SYN/MPCシリーズ

  • フリッカ対策電源SYN-10KH/MPC SYN-10KH/MPC
  • フリッカ対策電源SYN/MPCシリーズは、瞬時負荷に対し内蔵した電気二重層キャパシタ(EDLC)により入力電力にその影響を波及させない装置です。
    負荷の特性により避けられないピーク電流を電気二重層キャパシタに蓄積したエネルギーを放出することにより電流を平準化、入力電圧の瞬時低下を軽減しフリッカの発生を防止します。

特徴

  • 高信頼性
  • 電気二重層キャパシタ(EDLC)からのエネルギー供給により急激な負荷変動でも入力を平準化
  • 過負荷耐量600%
  • ピークカット1秒間(この期間は定格入力電力)
  • 100V/200V切換可能(単相)
  • 受電設備を瞬時負荷容量に変更する必要がない
  • 入力変動に対し定電圧・定周波の安定した電源を常に供給

用途

  • 溶接機など突入電流を発生させる装置
  • モーター駆動試験装置
  • モーターを利用した工作機械

仕様

型式(は容量) 入力仕様 出力仕様 容量 過負荷耐量 ピークカット時間
SYN-KH/MPC 三相200V 単相
100/200V
5~50kVA 600% 1秒間
SYN-SH/MPC 三相200V 5~100kVA

↑型式をクリックすると詳細仕様がご覧いただけます。

SYN-KH/MPCシリーズ 単相200V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 SYN
5KH
/MPC
7.5KH
/MPC
10KH
/MPC
15KH
/MPC
20KH
/MPC
30KH
/MPC
50KH
/MPC

容量(kVA) 5 7.5 10 15 20 30 50
相数 単相2線
定格電圧 200V
電圧精度 ±1%以内(定格時)
過渡電圧変動 ±5%(定格電流)
周波数 50/60Hz±0.01(水晶発振)/45~65Hz±0.1Hz(CR発振)
波形歪率 2%(線形負荷) 5%(整流負荷100%)
最大容量
(kVA/1s)
30 45 60 90 120 180 300
負荷力率 1~0.7(定格力率0.8)
電圧可変範囲 ±5%
整定時間 1ms以内
ピークカット時間 1s

相数 三相3線
定格電圧 200V
変動範囲 ±10%
周波数範囲 47~63Hz
力率 0.97以上

周囲温度 0~40℃
周囲湿度 90%以下
SYN-SH/MPCシリーズ 三相200V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 SYN
5SH
/MPC
7.5SH
/MPC
10SH
/MPC
15SH
/MPC
20SH
/MPC
30SH
/MPC
50SH
/MPC
75SH
/MPC
100SH
/MPC

容量(kVA) 5 7.5 10 15 20 30 50 75 100
相数 三相3線
定格電圧 200V
電圧精度 ±1%以内(定格時)
過渡電圧変動 ±5%(定格電流)
周波数 50/60Hz±0.01(水晶発振)/45~65Hz±0.1Hz(CR発振)
波形歪率 2%(線形負荷) 5%(整流負荷100%)
最大容量
(kVA/1s)
30 45 60 90 120 180 300 450 600
負荷力率 1~0.7(定格力率0.8)
電圧可変範囲 ±5%
整定時間 1ms以内
ピークカット
時間
1s

相数 三相3線
定格電圧 200V
変動範囲 ±10%
周波数範囲 47~63Hz
力率 0.97以上

周囲温度 0~40℃
周囲湿度 90%以下

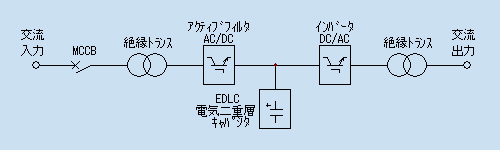

回路ブロック図

回路ブロック図

使用上のお願い

消耗品交換・メンテナンスの実施について

消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

搬入・据え付け

商品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。
