電子負荷装置 YTR-KTRシリーズ

  • 電子負荷・負荷システムYTR-KTR YTR-550-7.5KTR
  • YTR-KTRシリーズは、中~大容量まで高安定動作を実現した高性能な電流制御回路を内蔵。安定した負荷として燃料電池・バッテリー・各種直流電源の試験及び評価にご使用いただけます。
    被試体側(電源側)保護機能として110%まで可能な「過電流保護回路」(動作時には負荷切り離し)を搭載しておりますので、安心して試験・評価を行うことが可能です。

特徴

  • 高い安定度±(0.05%)
  • 高速応答(1mSec.)
  • 1台で大容量負荷を実現 (最大3000Aまで製作可能)
  • 過電圧過電流過熱保護回路
YTR-KTRシリーズのインターフェイスについて
  • パネル表示灯
    ・操作電源表示灯
    ・警報表示灯(一括)
    ・MC(負荷接続)「ON/OFF」
    ・通電「ON/OFF」
    ・負荷端子電圧表示(液晶表示器内)
    ・負荷電流表示(液晶表示器内)
    ・負荷電力表示(液晶表示器内)
    ・定電流/定電力表示(液晶表示器内)
    ・各種警報表示(液晶表示器内)
  • 操作
    ・操作電源
    ・MC(負荷接続)「ON/OFF」押しボタン
    ・MC(通電)「ON/OFF」押しボタン
    ・非常停止押しボタン
    ・定電流設定(JOG又は液晶表示器上のタッチパネルにて)
    ・定電力設定(JOG又は液晶表示器上のタッチパネルにて)
    ・警報リセット(液晶表示器上のタッチパネルにて)

用途

  • バッテリ放電試験用
  • 燃料電池評価試験用
  • 各種発電機試験用
  • 製品検査用  etc.

仕様

型式(は容量) 入力仕様 電力
YTR-80-KTR DC4~80V 5/7.5/10/20/30/45/60kW
YTR-150-KTR DC6~150V
YTR-300-KTR DC10~300V
YTR-450-KTR DC15~450V
YTR-550-KTR DC20~550V

↑型式をクリックすると詳細仕様がご覧いただけます。
600V以上の電圧も製作いたします。

YTR-80KTRシリーズ

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
80-
5KTR
80-
7.5KTR
80-
10KTR
80-
15KTR
80-
20KTR
80-
30KTR
80-
45KTR
80-
60KTR
制御方式 オールFET方式
電圧(DC V) 4~80
電流(DC A) 0~200 0~300 0~400 0~600 0~800 0~1200 0~1600 0~2000
容量(kW) 5 7.5 10 15 20 30 45 60
制御機能 定電流制御・定電力制御 各クロスオーバー制御
定電流精度 操作電源の±変動に対して最大電流値の±0.05%以内
電圧変動のDC4~80V変動に対して最大電流値の±0.05%以内
定電力精度 操作電源の±変動に対して最大電力値の±1%
電圧変動のDC4~80V変動に対して最大電力値の±1%
操作電源 単相100V又は200V 単相又は3相200V
設定・モニター タッチパネル表示機及びジョグダイアルによる設定
端子電圧・通電電流・通電電力のデジタル表示
保護機能 過電圧:90Vにて遮断
過電流:最大電流値110%にて遮断
過熱:冷却フィン100℃にて遮断
非常停止:盤面または外部接点にて停止
復帰:リセット後再操作
冷却方式 乾式強制風冷(後面排風)
寸法 W mm 600 600 700 700 900 1550 1550 1550
寸法 D mm 750 750 750 750 800 800 800 800
寸法 H mm 1000 1200 1400 1600 1600 1600 1800 2000
キャスター(C)
ベース(B) mm
106(C) 106(C) 106(C) 130(C) 130(C) 130(C) 50(B) 50(B)
質量 Kg 220 280 350 400 500 600 800 1000
外観 1 2 3
YTR-KTR外観図1

外観図1

YTR-KTR外観図2

外観図2

YTR-KTR外観図3

外観図3

YTR-150KTRシリーズ

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
150-
5KTR
150-
7.5KTR
150-
10KTR
150-
15KTR
150-
20KTR
150-
30KTR
150-
45KTR
150-
60KTR
制御方式 オールFET方式
電圧(DC V) 6~150
電流(DC A) 0~80 0~120 0~160 0~240 0~320 0~480 0~720 0~1000
容量(kW) 5 7.5 10 15 20 30 45 60
制御機能 定電流制御・定電力制御 各クロスオーバー制御
定電流精度 操作電源の±変動に対して最大電流値の±0.05%以内
電圧変動のDC6~150V変動に対して最大電流値の±0.05%以内
定電力精度 操作電源の±変動に対して最大電力値の±1%
電圧変動のDC6~150V変動に対して最大電力値の±1%
操作電源 単相100V又は200V 単相又は3相200V
設定・モニター タッチパネル表示機及びジョグダイアルによる設定
端子電圧・通電電流・通電電力のデジタル表示
保護機能 過電圧:165Vにて遮断
過電流:最大電流値110%にて遮断
過熱:冷却フィン100℃にて遮断
非常停止:盤面または外部接点にて停止
復帰:リセット後再操作
冷却方式 乾式強制風冷(後面排風)
寸法 W mm 600 600 700 700 900 1550 1550 1550
寸法 D mm 750 750 750 750 800 800 800 800
寸法 H mm 1000 1200 1400 1600 1600 1600 1800 2000
キャスター(C)
ベース(B) mm
106(C) 106(C) 106(C) 130(C) 130(C) 130(C) 50(B) 50(B)
質量 Kg 220 280 350 400 500 600 800 1000
外観 1 2 3
YTR-KTR外観図1

外観図1

YTR-KTR外観図2

外観図2

YTR-KTR外観図3

外観図3

YTR-300KTRシリーズ

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
300-
5KTR
300-
7.5KTR
300-
10KTR
300-
15KTR
300-
20KTR
300-
30KTR
300-
45KTR
300-
60KTR
制御方式 オールFET方式
電圧(DC V) 10~300
電流(DC A) 0~40 0~60 0~80 0~120 0~160 0~240 0~360 0~500
容量(kW) 5 7.5 10 15 20 30 45 60
制御機能 定電流制御・定電力制御 各クロスオーバー制御
定電流精度 操作電源の±変動に対して最大電流値の±0.05%以内
電圧変動のDC10~300V変動に対して最大電流値の±0.05%以内
定電力精度 操作電源の±変動に対して最大電力値の±1%
電圧変動のDC10~300V変動に対して最大電力値の±1%
操作電源 単相100V又は200V 単相又は3相200V
設定・モニター タッチパネル表示機及びジョグダイアルによる設定
端子電圧・通電電流・通電電力のデジタル表示
保護機能 過電圧:320Vにて遮断
過電流:最大電流値110%にて遮断
過熱:冷却フィン100℃にて遮断
非常停止:盤面または外部接点にて停止
復帰:リセット後再操作
冷却方式 乾式強制風冷(後面排風)
寸法 W mm 600 600 700 700 900 1550 1550 1550
寸法 D mm 750 750 750 750 800 800 800 800
寸法 H mm 1000 1200 1400 1600 1600 1600 1800 2000
キャスター(C)
ベース(B) mm
106(C) 106(C) 106(C) 130(C) 130(C) 130(C) 50(B) 50(B)
外観 1 2 3
YTR-KTR外観図1

外観図1

YTR-KTR外観図2

外観図2

YTR-KTR外観図3

外観図3

YTR-450KTRシリーズ

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
450-
5KTR
450-
7.5KTR
450-
10KTR
450-
15KTR
450-
20KTR
450-
30KTR
450-
45KTR
450-
60KTR
制御方式 オールFET方式
電圧(DC V) 15~450
電流(DC A) 0~30 0~40 0~50 0~80 0~100 0~150 0~250 0~300
容量(kW) 5 7.5 10 15 20 30 45 60
制御機能 定電流制御・定電力制御 各クロスオーバー制御
定電流精度 操作電源の±変動に対して最大電流値の±0.05%以内
電圧変動のDC15~450V変動に対して最大電流値の±0.05%以内
定電力精度 操作電源の±変動に対して最大電力値の±1%
電圧変動のDC15~450V変動に対して最大電力値の±1%
操作電源 単相100V又は200V 単相又は3相200V
設定・モニター タッチパネル表示機及びジョグダイアルによる設定
端子電圧・通電電流・通電電力のデジタル表示
保護機能 過電圧:470Vにて遮断
過電流:最大電流値110%にて遮断
過熱:冷却フィン100℃にて遮断
非常停止:盤面または外部接点にて停止
復帰:リセット後再操作
冷却方式 乾式強制風冷(後面排風)
寸法 W mm 600 600 700 700 900 1550 1550 1550
寸法 D mm 750 750 750 750 800 800 800 800
寸法 H mm 1000 1200 1400 1600 1600 1600 1800 2000
キャスター(C)
ベース(B) mm
106(C) 106(C) 106(C) 130(C) 130(C) 130(C) 50(B) 50(B)
外観 1 2 3
YTR-KTR外観図1

外観図1

YTR-KTR外観図2

外観図2

YTR-KTR外観図3

外観図3

YTR-550KTRシリーズ

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
550-
5KTR
550-
7.5KTR
550-
10KTR
550-
15KTR
550-
20KTR
550-
30KTR
550-
45KTR
550-
60KTR
制御方式 オールFET方式
電圧(DC V) 20~550
電流(DC A) 0~20 0~30 0~40 0~60 0~80 0~120 0~180 0~240
容量(kW) 5 7.5 10 15 20 30 45 60
制御機能 定電流制御・定電力制御 各クロスオーバー制御
定電流精度 操作電源の±変動に対して最大電流値の±0.05%以内
電圧変動のDC20~550V変動に対して最大電流値の±0.05%以内
定電力精度 操作電源の±変動に対して最大電力値の±1%
電圧変動のDC20~550V変動に対して最大電力値の±1%
操作電源 単相100V又は200V 単相又は3相200V
設定・モニター タッチパネル表示機及びジョグダイアルによる設定
端子電圧・通電電流・通電電力のデジタル表示
保護機能 過電圧:580Vにて遮断
過電流:最大電流値110%にて遮断
過熱:冷却フィン100℃にて遮断
非常停止:盤面または外部接点にて停止
復帰:リセット後再操作
冷却方式 乾式強制風冷(後面排風)
寸法 W mm 600 600 700 700 900 1550 1550 1550
寸法 D mm 750 750 750 750 800 800 800 800
寸法 H mm 1000 1200 1400 1600 1600 1600 1800 2000
キャスター(C)
ベース(B) mm
106(C) 106(C) 106(C) 130(C) 130(C) 130(C) 50(B) 50(B)
外観 1 2 3
YTR-KTR外観図1

外観図1

YTR-KTR外観図2

外観図2

YTR-KTR外観図3

外観図3

オプション

  • 定電圧(CV)機能
  • RS-232C/GP-IBインターフェイス(選択)
  • 外部アナログモニター信号出力(0-10V , 4-20mA他)
  • 外部操作信号入力(MC「ON/OFF」、通電「ON/OFF」、定電流設定信号等)

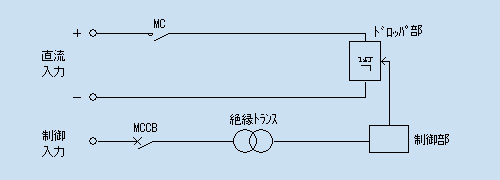

回路ブロック図

回路ブロック図

使用上のお願い

消耗品交換・メンテナンスの実施について

消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

搬入・据え付け

商品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。

価格表

電子負荷装置 YTR-KTRシリーズ

YTR-80KTRシリーズ

型式 標準価 電力
YTR-80-5KTR 2,590,000 5kW
YTR-80-7.5KTR 3,210,000 7.5kW
YTR-80-10KTR 4,010,000 10kW
YTR-80-15KTR 4,830,000 15kW
YTR-80-20KTR 5,710,000 20kW
YTR-80-30KTR 9,290,000 30kW
YTR-80-45KTR 12,860,000 45kW
YTR-80-60KTR 17,140,000 60kW

YTR-150KTRシリーズ

型式 標準価 電力
YTR-150-5KTR 2,590,000 5kW
YTR-150-7.5KTR 3,210,000 7.5kW
YTR-150-10KTR 3,840,000 10kW
YTR-150-15KTR 4,640,000 15kW
YTR-150-20KTR 5,630,000 20kW
YTR-150-30KTR 9,010,000 30kW
YTR-150-45KTR 12,500,000 45kW
YTR-150-60KTR 16,430,000 60kW

YTR-300KTRシリーズ

型式 標準価 電力
YTR-300-5KTR 2,690,000 5kW
YTR-300-7.5KTR 3,400,000 7.5kW
YTR-300-10KTR 4,200,000 10kW
YTR-300-15KTR 5,000,000 15kW
YTR-300-20KTR 6,430,000 20kW
YTR-300-30KTR 11,070,000 30kW
YTR-300-45KTR 14,470,000 45kW
YTR-300-60KTR 19,830,000 60kW

YTR-450KTRシリーズ

型式 標準価 電力
YTR-450-5KTR 3,210,000 5kW
YTR-450-7.5KTR 4,110,000 7.5kW
YTR-450-10KTR 5,190,000 10kW
YTR-450-15KTR 6,070,000 15kW
YTR-450-20KTR 7,860,000 20kW
YTR-450-30KTR 12,500,000 30kW
YTR-450-45KTR 16,510,000 45kW
YTR-450-60KTR 22,330,000 60kW

YTR-550KTRシリーズ

型式 標準価 電力
YTR-550-5KTR 3,570,000 5kW
YTR-550-7.5KTR 4,470,000 7.5kW
YTR-550-10KTR 5,400,000 10kW
YTR-550-15KTR 6,260,000 15kW
YTR-550-20KTR 8,300,000 20kW
YTR-550-30KTR 13,760,000 30kW
YTR-550-45KTR 17,860,000 45kW
YTR-550-60KTR 24,110,000 60kW
