直流安定化電源 YTRシリーズ

  • 直流安定化電源YTR-35-200N YTR-35-200N
  • YTRシリーズはプリレギュレーターにSCRを使用し終段はパワートランジスタによる直列制御を行っているため、従来のシリーズレギュレーターの効率の悪さを改善し高品位な直流を出力します。

特徴

  • 高い安定度→±(0.005%+3mV)、±(0.05%+10mA)
  • 極小なリップル→(1~5mVrms)
  • 過電圧過電流過熱保護回路
  • クロスオーバー方式(CV動作とCC動作が自動的に移行)により過大電力から負荷を守る
  • 高電圧・大電流をラインナップ

用途

  • メッキおよび電解用
  • 部品エージング
  • 製品検査
  • 着磁用
  • バッテリ代替
  • ヒートサイクル試験用 etc

機能

パネル面操作および表示
  • 出力電圧(CV)および出力電流(CC)設定
    CV、CCとも10回転ポテンションメータによる設定となっており1000分の1の微調付きとなっています。
  • 過電圧(OVP)および過電流(OCP)の設定
  • プリセット機能
    CV、CC、OVP、OCP等の各設定はパネル面の電圧計、電流計に表示させながら負荷に電圧、電流を印加させる事なく実施できます。
  • 出力のON/OFF
    負荷側を切り離す事なく負荷への電力をON/OFFできます。
  • 出力電圧計および出力電流計
    電圧、電流計とも3桁または31/2桁のデジタルメータを標準装備しています。
    また、ご指定により4桁または41/2桁のデジタルメータを装備させます。(この場合には価格アップ)
    通電中でもCV、CC 、OVP、OCPの設定値をこのメータにて確認できます。
  • リモート/ローカル設定切り換え
    パネル面スイッチにてCVおよびCCの設定を個別にリモート/ローカル操作に切り換えられます。
  • ランプ表示
    ランプ表示はすべて発光ダイオードを使用しています。(電源、CV、CC、出力ON等の表示)
リモート操作
  • CVおよびCC設定をポテンションメータ(10KΩ)またはDC0~10V信号にて行えます。(リモート設定)
  • 出力のON/OFFを無電圧接点(クローズ時出力ON)にて行えます。
  • インターロック(リモート非常停止)
    無電圧接点(クローズにて入力遮断)にて入力ブレーカーをトリップさせる事ができます。
  • リモートセンシング
    リモートセンシング端子を用意していますので負荷端子での電圧センシングが可能です。
モニター出力
  • 出力電圧、電流モニター出力
    出力電圧、電流値をDC0~10Vフルスケールにて出力します。 (ただし、モニター出力は電源の出力ラインとは絶縁されていませんのでご注意ください。プラスセンシング端子が共通コモンとなっています。)
  • 設定値モニター出力
    CV、CC、OVP、OCPの各設定値をDC0~10Vフルスケールにて出力します。(ただし、モニター出力は電源の出力ラインとは絶縁されていませんのでご注意ください。プラスセンシング端子が共通コモンとなっています。)
    リモート操作端子説明書(和文)
表示出力

下記5点の表示項目が無電圧接点で出力します。

  • 入力ブレーカーON表示
  • 出力ON表示
  • CV動作表示
  • CVリモート設定表示
  • CCリモート設定表示
保護機能
  • CV-CC動作自動移行タイプですので相互リミッター動作となり過電圧、過電流を防止できます。
  • 入力電源スイッチはブレーカーを使用しています。
  • 過電圧(OVP)および過電流(OCP)はプリセット操作となっており動作時、入力ブレーカーをトリップさせ保護します。
  • パワー半導体等の過熱時には入力ブレーカーをトリップさせ保護します。
オプション

GP-IB・RS232Cインターフェース

仕様

型式
は最大出力電圧/
は最大出力電流)

入力仕様

出力電圧

出力電流
YTR--N 単相200V
/三相200V
DC0~8V 0~200/300/500
750/1000A
YTR--N DC0~24V 0~100/200/300/
500/750/1000A
YTR--N DC0~35V
YTR--N DC0~55V 0~50/100/200/300/
500/750/1000A
YTR--N DC0~110/150V 0~30/50/100/200/
300/500A
YTR--N 三相200V DC0~200/250V 0~50/100/200/
300/400A
YTR--N DC0~300/400V 0~50/100/200/300A
YTR--N DC0~500/600V 0~20/30/50/100A

↑型式をクリックすると詳細仕様がご覧いただけます。

YTRシリーズ 0~8V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
8-
200N
8-
300N
8-
500N
8-
750N
8-
1000N

出力電圧(DC V) 0~8
出力電圧精度
(mV)
入力変動 ±(0.005%+3mV)以内
負荷変動 ±(0.005%+3mV)以内
リップルノイズ(mVrms) 3 5
電流(DC A) 0~200 0~300 0~500 0~750 0~1000
出力電流精度
(mA)
入力変動 ±(0.05%+10mA)以内
負荷変動 ±(0.05%+10mA)以内
出力保護 過電圧 運転停止
過電流 運転停止

相数 三相
定格電圧 AC200V
変動範囲 ±10%
容量(KVA) 4 5.5 9 16 22
周波数 50/60Hz
  オプション GP-IB・RS232C

冷却方式 強制風冷
周囲温度 0~40℃
周囲湿度 30~85%RH

寸法 W mm 500 600 600 850 1200
寸法 D mm 700 700 700 700 1000
寸法 H mm 970 1206 1406 1206 1500
質量 Kg 200 270 400 500 650
外観図 1 2
YS-NR外観図1

外観図1

YS-NR外観図2

外観図2

YTRシリーズ 0~24V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
24-
100N
24-
200N
24-
300N
24-
500N
24-
750N
24-
1000N

出力電圧(DC V) 0~24
出力電圧精度
(mV)
入力変動 ±(0.005%+3mV)以内
負荷変動 ±(0.005%+3mV)以内
リップルノイズ
(mVrms)
1 3 5
電流(DC A) 0~100 0~200 0~300 0~500 0~750 0~1000
出力電流精度
(mA)
入力変動 ±(0.05%+10mA)以内
負荷変動 ±(0.05%+10mA)以内
出力保護 過電圧 運転停止
過電流 運転停止

相数 単相 三相
定格電圧 AC200V
変動範囲 ±10%
容量(KVA) 5.3 9 13 22 35 47
周波数 50/60Hz
  オプション GP-IB・RS232C

冷却方式 強制風冷
周囲温度 0~40℃
周囲湿度 30~85%RH

寸法 W mm 430 600 700 650 850 1500
寸法 D mm 550 700 800 850 900 1000
寸法 H mm 770 1106 1406 1406 1206 1600
質量 Kg 130 240 400 460 640 800
外観図 1 2
YS-NR外観図1

外観図1

YS-NR外観図2

外観図2

YTRシリーズ 0~35V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
35-
100N
35-
200N
35-
300N
35-
500N
35-
750N
35-
1000N

出力電圧(DC V) 0~35
出力電圧精度
(mV)
入力変動 ±(0.005%+3mV)以内
負荷変動 ±(0.005%+3mV)以内
リップルノイズ
(mVrms)
1 3 5
電流(DC A) 0~100 0~200 0~300 0~500 0~750 0~1000
出力電流精度
(mA)
入力変動 ±(0.05%+10mA)以内
負荷変動 ±(0.05%+10mA)以内
出力保護 過電圧 運転停止
過電流 運転停止

相数 単相 三相
定格電圧 AC200V
変動範囲 ±10%
容量(KVA) 7.4 12 18 30 48 65
周波数 50/60Hz
  オプション GP-IB・RS232C

冷却方式 強制風冷
周囲温度 0~40℃
周囲湿度 30~85%RH

寸法 W mm 500 600 600 700 850 1500
寸法 D mm 600 700 700 850 1100 1000
寸法 H mm 1068 1056 1406 1250 1650 1700
質量 Kg 250 260 350 550 950 1450
外観図 1 2
YS-NR外観図1

外観図1

YS-NR外観図2

外観図2

YTRシリーズ 0~55V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
55-
50N
55-
100N
55-
200N
55-
300N
55-
500N
55-
750N
55-
1000N

出力電圧(DC V) 0~55
出力電圧
精度
(mV)
入力変動 ±(0.005%+3mV)以内
負荷変動 ±(0.005%+3mV)以内
リップルノイズ
(mVrms)
1 3 5
電流(DC A) 0~50 0~100 0~200 0~300 0~500 0~750 0~1000
出力電流
精度
(mA)
入力変動 ±(0.05%+10mA)以内
負荷変動 ±(0.05%+10mA)以内
出力保護 過電圧 運転停止
過電流 運転停止

相数 単相 三相
定格電圧 AC200V
変動範囲 ±10%
容量(KVA) 5.5 12 20 28 47 72 95
周波数 50/60Hz
  オプション GP-IB・RS232C

冷却方式 強制風冷
周囲温度 0~40℃
周囲湿度 30~85%RH

寸法 W mm 430 500 600 700 750 900 1700
寸法 D mm 500 600 700 850 850 900 1000
寸法 H mm 570 970 1406 1350 1650 1600 1800
質量 Kg 110 200 350 500 750 1030 1220
外観図 1 2
YS-NR外観図1

外観図1

YS-NR外観図2

外観図2

YTRシリーズ 0~110/150V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
110-
30N
110-
50N
110-
100N
110-
200N
110-
300N
110-
500N
150-
100N
150-
200N
150-
300N
150-
500N

出力電圧
(DC V)
0~110 0~150
出力
電圧
精度
(mV)
入力
変動
±(0.005%+3mV)以内
負荷
変動
±(0.005%+3mV)以内
リップルノイズ
(mVrms)
3 5 10 5 10
電流(DC A) 0~
30
0~
50
0~
100
0~
200
0~
300
0~
500
0~
100
0~
200
0~
300
0~
500
出力
電流
精度
(mA)
入力
変動
±(0.05%+10mA)以内
負荷
変動
±(0.05%+10mA)以内
出力
保護
過電圧 運転停止
過電流 運転停止

相数 単相 三相
定格電圧 AC200V
変動範囲 ±10%
容量(KVA) 6.6 11 19 37 58 95 27 55 80 135
周波数 50/60Hz
  オプション GP-IB・RS232C

冷却方式 強制風冷
周囲温度 0~40℃
周囲湿度 30~85%RH

寸法 W mm 430 430 600 650 900 1600 650 900 1600 1800
寸法 D mm 500 600 700 850 900 900 850 900 900 1000
寸法 H mm 570 770 1206 1406 1650 1650 1406 1650 1650 2000
質量 Kg 110 180 350 530 690 930 450 700 820 1100
外観図 1 2 1 2
YS-NR外観図1

外観図1

YS-NR外観図2

外観図2

YTRシリーズ 0~200/250V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
200-
100N
200-
200N
200-
300N
200-
500N
250-
50N
250-
100N
250-
200N
250-
300N
250-
400N

出力電圧
(DC V)
0~200 0~250
出力
電圧
精度
(mV)
入力
変動
±(0.005%+3mV)以内
負荷
変動
±(0.005%+3mV)以内
リップルノイズ
(mVrms)
10 15 10 15
電流(DC A) 0~
100
0~
200
0~
300
0~
500
0~
50
0~
100
0~
200
0~
300
0~
400
出力
電流
精度
(mA)
入力
変動
±(0.05%+10mA)以内
負荷
変動
±(0.05%+10mA)以内
出力
保護
過電圧 運転停止
過電流 運転停止

相数 三相
定格電圧 AC200V
変動範囲 ±10%
容量(KVA) 35 70 110 175 22 45 88 130 175
周波数 50/60Hz
  オプション GP-IB・RS232C

冷却方式 強制風冷
周囲温度 0~40℃
周囲湿度 30~85%RH

寸法 W mm 650 1300 1600 1800 600 850 1400 1700 1800
寸法 D mm 850 900 900 1000 750 900 900 900 1000
寸法 H mm 1406 1600 1650 2000 1156 1650 1700 1800 2000
質量 Kg 490 770 970 1280 420 570 1100 1100 1280
外観図 1 2 1 2
YS-NR外観図1

外観図1

YS-NR外観図2

外観図2

YTRシリーズ 0~300/400V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
300-
50N
300-
100N
300-
200N
300-
300N
400-
30N
400-
50N
400-
100N

出力電圧(DC V) 0~300 0~400
出力電圧
精度
(mV)
入力変動 ±(0.005%+3mV)以内
負荷変動 ±(0.005%+3mV)以内
リップルノイズ
(mVrms)
15 20
電流(DC A) 0~50 0~100 0~200 0~300 0~30 0~50 0~100
出力電流
精度
(mA)
入力変動 ±(0.05%+10mA)以内
負荷変動 ±(0.05%+10mA)以内
出力保護 過電圧 運転停止
過電流 運転停止

相数 三相
定格電圧 AC200V
変動範囲 ±10%
容量(KVA) 26 52 106 160 21 35 70
周波数 50/60Hz
  オプション GP-IB・RS232C

冷却方式 強制風冷
周囲温度 0~40℃
周囲湿度 30~85%RH

寸法 W mm 600 900 1600 1700 600 900 1200
寸法 D mm 700 900 900 1000 700 900 900
寸法 H mm 1406 1730 1800 2000 1206 1450 1650
質量 Kg 420 750 970 1200 370 500 770
外観図 1 2 1 2
YS-NR外観図1

外観図1

YS-NR外観図2

外観図2



YTRシリーズ 0~500/600V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YTR
500-
20N
500-
30N
500-
50N
500-
100N
600-
20N
600-
30N
600-
50N
600-
100N

出力電圧(DC V) 0~500 0~600
出力電圧
精度
(mV)
入力変動 ±(0.005%+3mV)以内
負荷変動 ±(0.005%+3mV)以内
リップルノイズ
(mVrms)
30 40 50
電流(DC A) 0~20 0~30 0~50 0~100 0~20 0~30 0~50 0~100
出力電流
精度
(mA)
入力変動 ±(0.05%+10mA)以内
負荷変動 ±(0.05%+10mA)以内
出力保護 過電圧 運転停止
過電流 運転停止

相数 三相
定格電圧 AC200V
変動範囲 ±10%
容量(KVA) 17 27 45 90 22 32 55 110
周波数 50/60Hz
  オプション GP-IB・RS232C

冷却方式 強制風冷
周囲温度 0~40℃
周囲湿度 30~85%RH

寸法 W mm 600 600 650 1400 600 650 900 1600
寸法 D mm 700 700 900 900 700 900 1200 900
寸法 H mm 900 1406 1406 1600 1256 1406 1800 1650
質量 Kg 330 420 570 880 370 470 650 1280
外観図 1 2 1 2
YS-NR外観図1

外観図1

YS-NR外観図2

外観図2

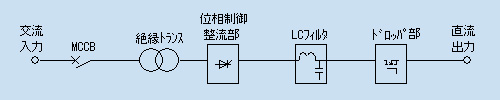

回路ブロック図

回路ブロック図

使用上のお願い

消耗品交換・メンテナンスの実施について

消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

搬入・据え付け

製品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。

定期点検・部品交換

定期点検・部品交換について

本製品の期待寿命は定期的な点検・部品交換を実施して約15年です。
期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な点検・部品交換の実施を推奨致します。

  • 定期点検:毎年(推奨)
  • 部品交換:5年周期
    ※部品交換の際は、定期点検も実施致します。

交換推奨部品例

※部品寿命は環境(温度・塵埃等)により大きく左右されます。



ダウンロード

PDF 総合カタログ(YTR)2.4MB

YTRシリーズ 0~8V/0~24V
製品名 仕様書 外形図 結線図 取扱説明書 端子詳細図
YTR-8-100N (123kb) (60kb) (59kb) (542kb) (41kb)
YTR-8-200N (30kb) (112kb) (57kb) (346kb) (46kb)
YTR-8-300N (33kb) (113kb) (57kb) (323kb) (45kb)
YTR-8-500N (33kb) (112kb) (57kb) (356kb) (47kb)
YTR-24-100N (129kb) (105kb) (61kb) (402kb) (41kb)
YTR-24-200N (33kb) (112kb) (57kb) (242kb) (46kb)
YTR-24-300N (33kb) (114kb) (57kb) (334kb) (45kb)
YTR-24-500N (33kb) (112kb) (57kb) (246kb) (48kb)
表示パネル部 (62kb)
リモート操作
端子説明図
(22kb)
YTRシリーズ 0~35V/0~55V
製品名 仕様書 外形図 結線図 取扱説明書 端子詳細図
YTR-35-100N (32kb) (103kb) (57kb) (248kb) (47kb)
YTR-35-200N (33kb) (117kb) (57kb) (363kb) (49kb)
YTR-35-300N (33kb) (109kb) (57kb) (350kb) (47kb)
YTR-35-500N (33kb) (115kb) (57kb) (335kb) (48kb)
YTR-55-50N (33kb) (97kb) (41kb) (242kb) (45kb)
YTR-55-100N (33kb) (111kb) (41kb) (243kb) (46kb)
YTR-55-200N (33kb) (109kb) (57kb) (365kb) (49kb)
YTR-55-300N (33kb) (112kb) (57kb) (249kb) (42kb)
YTR-55-500N (33kb) (115kb) (57kb) (249kb) (42kb)
表示パネル部 (62kb)
リモート操作
端子説明図
(22kb)
YTRシリーズ 0~110V
製品名 仕様書 外形図 結線図 取扱説明書 端子詳細図
YTR-110-30N (34kb) (96kb) (41kb) (322kb) (44kb)
YTR-110-50N (34kb) (101kb) (42kb) (333kb) (44kb)
YTR-110-100N (33kb) (109kb) (57kb) (363kb) (48kb)
YTR-110-200N (33kb) (114kb) (57kb) (247kb) (50kb)
表示パネル部 (62kb)
リモート操作
端子説明図
(22kb)


価格表

直流安定化電源 YTRシリーズ

出力DC0~8V

型式 標準価 出力電圧 出力電流
YTR-8-100N 642,000 DC 0~8V 0~100A
YTR-8-200N 1,110,000 0~200A
YTR-8-300N 1,590,000 0~300A
YTR-8-500N 2,420,000 0~500A

出力DC0~24V

型式 標準価 出力電圧 出力電流
YTR-24-100N 730,000 DC 0~24V 0~100A
YTR-24-200N 1,370,000 0~200A
YTR-24-300N 1,970,000 0~300A
YTR-24-500N 3,240,000 0~500A
YTR-24-750N 4,643,000 0~750A
YTR-24-1000N 6,250,000 0~1000A

出力DC0~35V

型式 標準価 出力電圧 出力電流
YTR-35-100N 810,000 DC 0~35V 0~100A
YTR-35-200N 1,490,000 0~200A
YTR-35-300N 2,130,000 0~300A
YTR-35-500N 3,790,000 0~500A
YTR-35-750N 4,929,000 0~750A
YTR-35-1000N 7,680,000 0~1000A

出力DC0~55V

型式 標準価 出力電圧 出力電流
YTR-55-50N 640,000 DC 0~55V 0~50A
YTR-55-100N 1,090,000 0~100A
YTR-55-200N 2,000,000 0~200A
YTR-55-300N 2,900,000 0~300A
YTR-55-500N 4,260,000 0~500A
YTR-55-750N 6,072,000 0~750A
YTR-55-1000N 8,215,000 0~1000A

出力DC0~110V

型式 標準価 出力電圧 出力電流
YTR-110-30N 700,000 DC 0~110V 0~30A
YTR-110-50N 1,060,000 0~50A
YTR-110-100N 1,910,000 0~100A
YTR-110-200N 3,720,000 0~200A
YTR-110-300N 4,965,000 0~300A
YTR-110-500N 7,858,000 0~500A

出力DC0~150V

型式 標準価 出力電圧 出力電流
YTR-150-100N 2,858,000 DC 0~150V 0~100A
YTR-150-200N 4,465,000 0~200A
YTR-150-300N 5,715,000 0~300A
YTR-150-500N 10,019,000 0~500A

出力DC0~200V

型式 標準価 出力電圧 出力電流
YTR-200-100N 3,572,000 DC 0~200V 0~100A
YTR-200-200N 5,786,000 0~200A
YTR-200-300N 7,929,000 0~300A
YTR-200-500N 12,858,000 0~500A

出力DC0~250V

型式 標準価 出力電圧 出力電流
YTR-250-50N 2,322,000 DC 0~250V 0~50A
YTR-250-100N 4,108,000 0~100A
YTR-250-200N 6,250,000 0~200A
YTR-250-300N 8,929,000 0~300A
YTR-250-400N 11,608,000 0~400A

出力DC0~300V

型式 標準価 出力電圧 出力電流
YTR-300-50N 2,679,000 DC 0~300V 0~50A
YTR-300-100N 7,480,000 0~100A
YTR-300-200N 10,580,000 0~200A
YTR-300-300N 14,680,000 0~300A

出力DC0~400V

型式 標準価 出力電圧 出力電流
YTR-400-30N 2,820,000 DC 0~400V 0~30A
YTR-400-50N 3,980,000 0~50A
YTR-400-100N 8,380,000 0~100A

出力DC0~500V

型式 標準価 出力電圧 出力電流
YTR-500-20N 2,550,000 DC 0~500V 0~20A
YTR-500-30N 3,250,000 0~30A
YTR-500-50N 4,910,000 0~50A
YTR-500-100N 11,580,000 0~100A

出力DC0~600V

型式 標準価 出力電圧 出力電流
YTR-600-20N 4,980,000 DC 0~600V 0~20A
YTR-600-30N 6,180,000 0~30A
YTR-600-40N 7,380,000 0~40A
YTR-600-50N 8,480,000 0~50A
YTR-600-100N 13,380,000 0~100A
製品詳細ページ
電源に関するお問い合わせ
