高圧パルス発生装置 YHPGシリーズ
YHPG-40K-20ATR
操作タッチパネル-
パルス（Pulse；正弦波ではない全ての波を意味する）には一定時間ごとに同じ波形が現れる周期的なものと、ランダムなものがありますが、YHPGシリーズは解析や実験に適した一定時間ごとに同じ波形を発生する高圧パルス発生装置です。
特徴
- 立ち上がりが高速
- 高圧半導体スイッチを光ファイバーによる駆動
- タッチパネルで、電圧可変、周波数可変、パルス幅可変が容易
- 製作範囲
-
電圧 ～20kVp 電流 ～100Ap 周波数 ～100kHz デューティー比 1%～100%
- 共通仕様
方式
高圧パルス発生回路 半導体電子スイッチ使用 冷却方式 乾式風冷 出力定格
繰り返し周波数 100Hz～100kHz 立ち上がり時間 1μs以内（0～90%） 立ち下がり時間 負荷インピーダンスによる サグ 10%以内 操作方式
充電電圧可変 タッチパネルにて設定 周波数可変 パルス幅可変

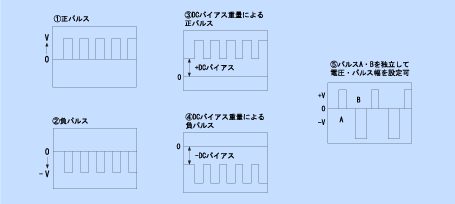

- 波形図
-

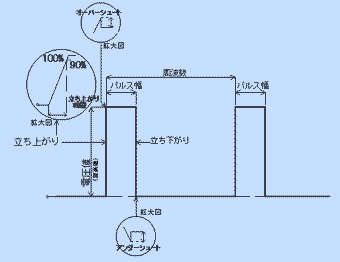

- 発生パルス波形図
-
用途
- 材料の表面改質
- 汚水処理
- 理化学実験
仕様
| 型式（□はパルス電圧/△は出力電流） | パルス電圧 | 出力電流 |
|---|---|---|
| YHPG-□K-△ATR | 1～20kVp | 5～20Ap |
↑型式をクリックすると詳細仕様がご覧いただけます。
高圧パルス発生装置 YHPGシリーズ
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YHPG | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1K- 5ATR |
3K- 18ATR |
5K- 5ATR |
10K- 5ATR |
3K- 18ATR |
2.5K- 20ATR |
15K- 15ATR |
20K- 15ATR |
||
| 出 力 |
定格電圧 | 0～ 1kVp |
0～ 3kVp |
0～ 5kVp |
0～ 10kVp |
0～ 3kVp |
0～ 2.5kVp |
0～ 15kVp |
0～ 20kVp |
| 定格電流 | 5Ap | 18Ap | 5Ap | 5Ap | 18Ap | 20Ap | 15Ap | 15Ap | |
| 入 力 |
相数 | 三相3線 | |||||||
| 定格電圧 | 200V | ||||||||
| 周波数 | 50/60Hz | ||||||||
| オプション | RS232C他 | ||||||||
| 外 観 |
W(mm) | 700※ | 850※ | 1000※ | 800※ | 850※ | 700※ | 1200※ | 1200※ |
| D(mm) | 800※ | 1200※ | 1000※ | 800※ | 1200※ | 700※ | 1200※ | 1200※ | |
| H(mm) | 1495※ | 1950※ | 1965※ | 1500※ | 1950※ | 1600※ | 1980※ | 1980※ | |
| 質量(kg) | 250※ | 1200※ | 800※ | 300※ | 1200※ | 250※ | 750※ | 800※ | |
| 塗装色 | マンセル7.5Y-9/1 半ツヤ | ||||||||
| 外観図 | 1 | 2 | 1 | 2 | 1 | 3 | |||
| 上記寸法・質量 参考ディーティー比※1 |
無し | 10～ 90% |
10～ 50% |
20% | 10～ 90% |
4% | 1% | 1% | |
※ 参考値として
※1 デューティー比により寸法や質量が異なります。詳細はお問い合わせ下さい。
 外観図1 |
外観図2 |
外観図3 |
オプション
- RS232C他
- 出力電圧モニタ、出力電流モニタ及び周波数帯域up
- デューティーサイクルup
- ワンショット機能
- 出力電圧可変・周波数可変・パルス幅可変の外部設定
- タッチパネル標準装備

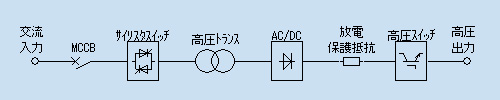

回路ブロック図
使用上のお願い
- 消耗品交換・メンテナンスの実施について
-
消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。
- 搬入・据え付け
-
製品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。
定期点検・部品交換
- 定期点検・部品交換について
-
本製品の期待寿命は定期的な点検・部品交換を実施して約15年です。
期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な点検・部品交換の実施を推奨致します。
- 定期点検：毎年（推奨）
- 部品交換：5年周期
※部品交換の際は、定期点検も実施致します。
- 交換推奨部品例
-
※交換可能な場合のみ
※部品寿命は環境（温度・塵埃等）により大きく左右されます。
