大型交流耐圧試験器 YHTシリーズ
-
YHTは、耐圧試験器のなかでも高電圧、大容量タイプのもので、電圧は100kVまで、容量は30kVAまでをシリーズ化しました。それ以上の電圧、容量のものも製作いたします。
特徴
- 極めて高い電圧を出力
- 大電流を出力
用途
- 各種産業機器の耐圧試験
- 高圧電線の耐圧試験
仕様
| 型式（□は出力容量） | 出力電圧 | 出力電流 | 方式 |
|---|---|---|---|
| YHT-5K-□KMR | 0～5kV | 2/4/6A | 電動スライダー方式 |
| YHT-15K-□KMR | 0～15kV | 0.66/1.33/2A | |
| YHT-30K-□KMR | 0～30kV | 0.33/0.66/1A | |
| YHT-50K-□KMR | 0～50kV | 0.2/0.4/0.6A | |
| YHT-80K-□KMR | 0～80kV | 0.12A | |
| YHT-100K-□KMR | 0～100kV | 0.1A | |
| YHT-5K-□KDR | 0～5kV | 2/4/6A | 手動スライダー方式 |
| YHT-15K-□KDR | 0～15kV | 0.66/1.33/2A | |
| YHT-30K-□KDR | 0～30kV | 0.33/0.66/1A | |
| YHT-50K-□KDR | 0～50kV | 0.2/0.4/0.6A | |
| YHT-80K-□KDR | 0～80kV | 0.12A | |
| YHT-100K-□KDR | 0～100kV | 0.1A |
↑型式をクリックすると詳細仕様がご覧いただけます。
| 共通仕様 | |
|---|---|
| 耐圧不良時電圧ホールド式 | デジタル3桁1/2 |
| 昇圧方式 | 電動可変速スライダー方式（MR） 上昇速度任意設定可（MR） 手動にて任意の電圧値に設定（DR） |
| 通電タイマー | 高電圧印加時間設定用 マルチタイマー使用 タイマーON/OFF SW付 |
| 操作方式 | 手動：押し釦を押している間上昇、下降します 電動：運転押釦にて設定値まで選択された上昇速度で上昇後タイマー動作 |
| 遮断電流 | 出力電流の10%～100%まで任意設定可 |
| OK/NG表示 | OK/NGランプ付 |
| 出力電圧印加方式 | ゼロインターロック式（スライダー零位時のみ運転可） |
| 出力電圧 | 3次電圧出力 最大出力値(kV)/100V |
| 電流測定端子 | 直読用端子 |
| オプション | RS232C他 |
| 安全対策 | 非常停止押ボタン付 赤色回転灯動作 ドアSW、外部インターロック端子付 |
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YHT | ||||||
|---|---|---|---|---|---|---|---|
| 5K- 10KMR |
5K- 20KMR |
5K- 30KMR |
15K- 10KMR |
15K- 20KMR |
15K- 30KMR |
||
| 出 力 |
定格電圧（V） | 0～5kV | 0～15kV | ||||
| 定格容量（kVA） | 10kVA | 20kVA | 30kVA | 10kVA | 20kVA | 30kVA | |
| 定格電流（A） | 2A | 4A | 6A | 0.66A | 1.33A | 2A | |
| 入 力 |
相数 | 単相2線 | |||||
| 定格電圧（V） | 200V | ||||||
| 低 圧 部 |
W(mm) | 800※ | 800※ | 1000※ | 800※ | 800※ | 1000※ |
| D(mm) | 700※ | 700※ | 800※ | 700※ | 700※ | 800※ | |
| H(mm) | 1580※ | 1730※ | 1850※ | 1580※ | 1730※ | 1850※ | |
| 質量(kg) | 200※ | 250※ | 400※ | 200※ | 250※ | 400※ | |
| 高 圧 部 |
W(mm) | 450※ | 450※ | 550※ | 500※ | 500※ | 650※ |
| D(mm) | 500※ | 500※ | 600※ | 500※ | 500※ | 750※ | |
| H(mm) | 720※ | 720※ | 770※ | 1000※ | 1100※ | 1300※ | |
| 質量(kg) | 200※ | 200※ | 300※ | 300※ | 350※ | 500※ | |
| 外観図 | 1 | 4 | 2 | 5 | |||
※ 参考値として
外観図1 |
外観図2 |
 外観図4 |
 外観図5 |
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YHT | ||||||
|---|---|---|---|---|---|---|---|
| 30K- 10KMR |
30K- 20KMR |
30K- 30KMR |
50K- 10KMR |
50K- 20KMR |
50K- 30KMR |
||
| 出 力 |
定格電圧（V） | 0～30kV | 0～50kV | ||||
| 定格容量（kVA） | 10kVA | 20kVA | 30kVA | 10kVA | 20kVA | 30kVA | |
| 定格電流（A） | 0.33A | 0.66A | 1A | 0.2A | 0.4A | 0.6A | |
| 入 力 |
相数 | 単相2線 | |||||
| 定格電圧（V） | 200V | ||||||
| 低 圧 部 |
W(mm) | 800※ | 800※ | 1000※ | 800※ | 800※ | 1000※ |
| D(mm) | 700※ | 700※ | 800※ | 700※ | 700※ | 800※ | |
| H(mm) | 1580※ | 1730※ | 1850※ | 1580※ | 1730※ | 1850※ | |
| 質量(kg) | 200※ | 250※ | 400※ | 200※ | 250※ | 400※ | |
| 高 圧 部 |
W(mm) | 600※ | 750※ | 750※ | 600※ | 750※ | 750※ |
| D(mm) | 700※ | 850※ | 850※ | 700※ | 850※ | 850※ | |
| H(mm) | 1325※ | 1525※ | 1525※ | 1330※ | 1525※ | 1525※ | |
| 質量(kg) | 400※ | 750※ | 750※ | 450※ | 750※ | 750※ | |
| 外観図 | 2 | 5 | 3 | 6 | |||
※ 参考値として
|
外観図2 |
外観図3 |
|
外観図5 |
外観図6 |
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YHT | ||
|---|---|---|---|
| 80K- 10KMR |
100K- 10KMR |
||
| 出 力 |
定格電圧（V） | 0～80kV | 0～100kV |
| 定格容量（kVA） | 10kVA | ||
| 定格電流（A） | 0.12A | 0.1A | |
| 入 力 |
相数 | 単相2線 | |
| 定格電圧（V） | 200V | ||
| 低 圧 部 |
W(mm) | 800※ | 800※ |
| D(mm) | 700※ | 700※ | |
| H(mm) | 1580※ | 1730※ | |
| 質量(kg) | 200※ | 250※ | |
| 高 圧 部 |
W(mm) | 700※ | 700※ |
| D(mm) | 800※ | 800※ | |
| H(mm) | 1855※ | 1855※ | |
| 質量(kg) | 800※ | 800※ | |
| 外観図 | |
||
※ 参考値として
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YHT | ||||||
|---|---|---|---|---|---|---|---|
| 5K- 10KDR |
5K- 20KDR |
5K- 30KDR |
15K- 10KDR |
15K- 20KDR |
15K- 30KDR |
||
| 出 力 |
定格電圧（V） | 0～5kV | 0～15kV | ||||
| 定格容量（kVA） | 10kVA | 20kVA | 30kVA | 10kVA | 20kVA | 30kVA | |
| 定格電流（A） | 2A | 4A | 6A | 0.66A | 1.33A | 2A | |
| 入 力 |
相数 | 単相2線 | |||||
| 定格電圧（V） | 200V | ||||||
| 低 圧 部 |
W(mm) | 800※ | 800※ | 1000※ | 800※ | 800※ | 1000※ |
| D(mm) | 700※ | 700※ | 800※ | 700※ | 700※ | 800※ | |
| H(mm) | 1580※ | 1730※ | 1850※ | 1580※ | 1730※ | 1850※ | |
| 質量(kg) | 200※ | 250※ | 400※ | 200※ | 250※ | 400※ | |
| 高 圧 部 |
W(mm) | 450※ | 450※ | 550※ | 500※ | 500※ | 650※ |
| D(mm) | 500※ | 500※ | 600※ | 500※ | 500※ | 750※ | |
| H(mm) | 720※ | 720※ | 770※ | 1000※ | 1100※ | 1300※ | |
| 質量(kg) | 200※ | 200※ | 300※ | 300※ | 350※ | 500※ | |
| 外観図 | 1 | 4 | 2 | 5 | |||
※ 参考値として
|
外観図1 |
外観図2 |
外観図4 |
外観図5 |
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YHT | ||||||
|---|---|---|---|---|---|---|---|
| 30K- 10KDR |
30K- 20KDR |
30K- 30KDR |
50K- 10KDR |
50K- 20KDR |
50K- 30KDR |
||
| 出 力 |
定格電圧（V） | 0～30kV | 0～50kV | ||||
| 定格容量（kVA） | 10kVA | 20kVA | 30kVA | 10kVA | 20kVA | 30kVA | |
| 定格電流（A） | 0.33A | 0.66A | 1A | 0.2A | 0.4A | 0.6A | |
| 入 力 |
相数 | 単相2線 | |||||
| 定格電圧（V） | 200V | ||||||
| 低 圧 部 |
W(mm) | 800※ | 800※ | 700※ | 800※ | 800※ | 700※ |
| D(mm) | 700※ | 700※ | 650※ | 700※ | 700※ | 650※ | |
| H(mm) | 1450※ | 1730※ | 1850※ | 1450※ | 1730※ | 1850※ | |
| 質量(kg) | 200※ | 250※ | 200※ | 200※ | 250※ | 200※ | |
| 高 圧 部 |
W(mm) | 600※ | 750※ | 750※ | 600※ | 750※ | 750※ |
| D(mm) | 700※ | 850※ | 850※ | 700※ | 850※ | 850※ | |
| H(mm) | 1325※ | 1525※ | 1525※ | 1325※ | 1525※ | 1525※ | |
| 質量(kg) | 400※ | 750※ | 750※ | 400※ | 750※ | 750※ | |
| 外観図 | 2 | 5 | 3 | 6 | |||
※ 参考値として
|
外観図2 |
外観図3 |
|
外観図5 |
外観図6 |
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YHT | ||
|---|---|---|---|
| 80K- 10KDR |
100K- 10KDR |
||
| 出 力 |
定格電圧（V） | 0～80kV | 0～100kV |
| 定格容量（kVA） | 10kVA | ||
| 定格電流（A） | 0.12A | 0.1A | |
| 入 力 |
相数 | 単相2線 | |
| 定格電圧（V） | 200V | ||
| 低 圧 部 |
W(mm) | 800※ | 800※ |
| D(mm) | 700※ | 700※ | |
| H(mm) | 1450※ | 1450※ | |
| 質量(kg) | 200※ | 200※ | |
| 高 圧 部 |
W(mm) | 700※ | 700※ |
| D(mm) | 800※ | 800※ | |
| H(mm) | 1855※ | 1855※ | |
| 質量(kg) | 800※ | 800※ | |
| 外観図 | |
||
※ 参考値として

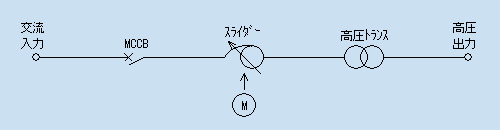

回路ブロック図
YHT-KMRシリーズ 電動スライダー方式
YHT-KDRシリーズ 手動スライダー方式
使用上のお願い
- 消耗品交換・メンテナンスの実施について
-
消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。
- 搬入・据え付け
-
製品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。
定期点検・部品交換
- 定期点検・部品交換について
-
本製品の期待寿命は定期的な点検・部品交換を実施して約15年です。
期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な点検・部品交換の実施を推奨致します。
- 定期点検：毎年（推奨）
- 部品交換：5年周期
※部品交換の際は、定期点検も実施致します。
- 交換推奨部品例
-
※部品寿命は環境（温度・塵埃等）により大きく左右されます。
