交直流耐圧試験器 YHTDシリーズ

  • 交直流耐圧試験器YHTDシリーズ
  • YHTDシリーズは、交流と直流の耐圧試験が可能な試験電源です。
    操作盤面スイッチにより簡単にAC/DCの出力切替が出来ます。

特徴

  • 配線替えをせずに交流・直流の切替が可能
  • 極めて高い電圧を出力
共通仕様
耐圧不良時電圧ホールド式 デジタル3桁1/2
昇圧方式 電動可変速スライダー方式(MR)
上昇速度任意設定可(MR)
手動にて任意の電圧値に設定(DR)
操作方式 交流/直流 出力切替 操作盤面の切替スイッチにより選択
手動/自動 昇圧切替(MR)  操作盤面の切替スイッチにより選択
手動:上昇又は下降ボタンを押し電圧可変ボタンを押さないと電圧静止(MR)
自動:運転押ボタンを押すと設定電圧値まで均一速度で上昇し、設定電圧に到達するとタイマー動作(MR)
遮断電流 出力電流の10%~100%まで任意設定可
OK/NG表示 OK/NGランプ付
出力電圧印加方式 ゼロインターロック式(スライダー零位時のみ運転可)
出力電圧、電流測定端子 出力電圧:3次電圧  最大出力値(kV)/100V
オプション RS232C他
安全対策 出力電流 直読式
非常停止押ボタン付
赤色回転灯動作
ドアSW、外部インターロック端子付
直流電圧回路のコンデンサ残留電荷放電スイッチ内蔵

用途

  • 各種産業機器の耐圧試験
  • 高圧電線の耐圧試験

仕様

型式(は出力電圧/は出力容量) 出力交流電圧 出力直流電圧 方式
YHTD-K-KMR 0~75kV 0~100kV 電動スライダー方式
YHTD-K-KDR 手動スライダー方式

↑型式をクリックすると詳細仕様がご覧いただけます。

交直流耐圧試験器 YHTDシリーズ 電動スライダー方式

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YHTD
20/30K-
5KMR
40/50K-
5KMR
50/70K-
5KMR
75/100K-
5KMR

容量(kVA) 5kVA
交流
(AC)
定格電圧(V) 0-20kV 0-40kV 0-50kV 0-75kV
定格電流(A) 250mA 125mA 100mA 67mA
直流
(DC)
定格電圧(V) 0-30kV 0-50kV 0-70kV 0-100kV
定格電流(A) 50mA 20mA 20mA 10mA

相数 単相2線
定格電圧(V) 200V
周波数(Hz) 50/60Hz
オプション RS232C他


W(mm) 900
D(mm) 600
H(mm) 1450


W(mm) 600 700 800 850
D(mm) 850 850 850 1150
H(mm) 1475 1475 1805 1905
  塗装色 マンセル7.5Y 9/1 半ツヤ / マンセル7.5BG 6/1.5 半ツヤ
  外観 YHTD電動スライダー外観図
交直流耐圧試験器 YHTDシリーズ 手動スライダー方式

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YHTD
20/30K-
5KDR
40/50K-
5KDR
50/70K-
5KDR
75/100K-
5KDR

容量(kVA) 5kVA
交流
(AC)
定格電圧(V) 0-20kV 0-40kV 0-50kV 0-75kV
定格電流(A) 250mA 125mA 100mA 67mA
直流
(DC)
定格電圧(V) 0-30kV 0-50kV 0-70kV 0-100kV
定格電流(A) 50mA 20mA 20mA 10mA

相数 単相2線
定格電圧(V) 200V
周波数(Hz) 50/60Hz
オプション RS232C他


W(mm) 800
D(mm) 600
H(mm) 1350


W(mm) 600 700 800 850
D(mm) 850 850 850 1150
H(mm) 1475 1475 1805 1905
  塗装色 マンセル7.5Y 9/1 半ツヤ / マンセル7.5BG 6/1.5 半ツヤ
  外観 YHTD手動スライダー外観図

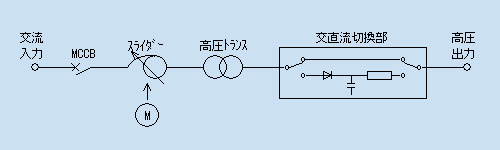

回路ブロック図

YHTD-KMR

回路ブロック図

YHTD-KDR

回路ブロック図

使用上のお願い

消耗品交換・メンテナンスの実施について

消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

製品の期待寿命に関して

製品の期待寿命は、定期的なメンテナンス・部品交換を実施して約15年です。
※期待寿命はあくまでも目安であり保証値ではありません。ご使用状況により前後致します。
メンテナンス・部品交換・更新をお考えの際は、最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

搬入・据え付け

製品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。
