長時間バックアップ対応無停電電源装置(UPS) SFT-5KHATシリーズ

  • 長時間バックアップ対応型無停電電源装置(UPS) SFT-5KHATA
    蓄電池盤(左)+
    インバータ盤(右)
  • 保守サービスロゴ UPS保守サービスのご案内
  • SFT-KHATシリーズは長時間バックアップに対応した無停電電源装置(UPS)です。
    信頼性の高い常時インバータ給電方式と長寿命蓄電池の組み合わせにより、BCP対策等にご使用いただくことが可能です。

特徴

アラームモニター
  • 長時間バックアップに特化(Aタイプ75分間~Cタイプ300分間/5kVA)
  • 長寿命タイプの蓄電池を標準搭載(期待寿命10年)
  • 運転を止めずにバッテリ交換可能
  • 実績豊富な制御弁式鉛蓄電池を使用しているため信頼性が高い
  • 停電時、復電時の切換時間が無瞬断
  • 常にインバータから給電しているためノイズ、サージを吸収し、良質な電気を負荷に供給可能
バッテリ保持時間
250VA/200W 500VA/400W 1kVA/0.8kW 2kVA/1.6kW 3kVA/2.4kW 5kVA/4.0kW
SFT-5KHATA 1080分間 720分間 420分間 220分間 140分間 75分間
SFT-5KHATB 2340分間 1560分間 900分間 510分間 330分間 180分間
SFT-5KHATC 3600分間 2440分間 1440分間 800分間 550分間 300分間

※上記は期待値であり、保証するものではありません。
※周囲温度は25℃の場合。
※様々な条件によりバッテリ保持時間が短縮することがあります。余裕を持ってお使いいただくことをお薦めいたします。

用途

  • 長時間バックアップ用
  • 非常用発電機では出力安定までに時間がかかるため、瞬停が許されない装置用
  • 煤煙・騒音などの問題で、非常用発電機が導入できない環境下用

仕様

長時間バックアップ用UPS SFT-5KHATシリーズ

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SFT
5KHATA 5KHATB 5KHATC

容量 5kVA/4kW
相数 単相2線※1
定格電圧 200V ※1
電圧精度 ±1%以内(検出点にて)
定格電流 25A
過渡電圧変動 定格電圧±5%以内(負荷変動または復電時)
整定時間 3.3ms以内
電圧波形 正弦波
電圧波形歪率 3%以内(線形負荷にて定格運転時) 5%以内(整流負荷50%において) ※2
周波数 50または60Hz切換 (ご指定)
周波数精度 設定値の±0.03Hz以内
負荷力率 1~0.8(遅れ)
出力保護
過電流
バイパス回路への自動切換え ※3
バッテリ
保持時間
75分
(力率0.8遅れ、全負荷時)
180分
(力率0.8遅れ、全負荷時)
300分
(力率0.8遅れ、全負荷時)
充電時間 24時間(90%)

相数 単相/三相 ※1
定格電圧 200V±10% ※1
周波数 50または60Hz ±3Hz
容量(kVA)
※4
11kVA(61.1A) 13kVA(72.2A) 15kVA(83.9A)

冷却方式 強制風冷
周囲温度 0~40℃
湿度 30~85%RH

インバータ盤
寸法(mm)
W526×D745×H1100+68(キャスタ)
インバータ盤
重量(kg)
260
蓄電池盤
寸法 W mm
900 1400 1400
蓄電池盤
寸法 D mm
800 800 800
蓄電池盤
寸法 H mm
1400+50(ベース) 1400+50(ベース) 1800+50(ベース)
蓄電池盤 重量
(kg)
700 1200 1700
塗装色 マンセル 2.5PB8/2半ツヤ
条例 各市町村の火災予防条例の規定が適用されます。

※1 国内電圧仕様、海外電圧仕様いずれも対応いたします。ご指定ください。
  単相 100V 110V 115V 120V 220V 230V 240V
  三相 100V 110V 115V 120V 220V 230V 240V 380V 400V 415V 440V

※2 クレストファクターは3。

※3 バイパス突入容量は定格の500%。

※4 バイパス送電時に必要な容量を含みます。

オプション

  • 三相入力・単相三線出力や電圧など相数・電圧変更

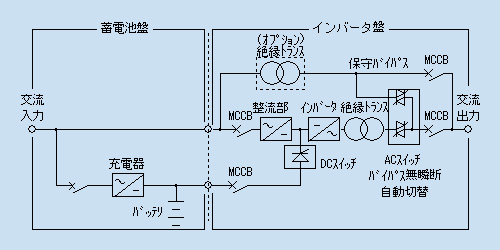

回路ブロック図

回路ブロック図

使用上のお願い

消耗品(バッテリおよびファン)の交換・メンテナンスの実施について

バッテリ・ファン交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

本製品は定期的な部品交換・メンテナンスの実施を推奨しております。
バッテリは長時間使用しますと劣化が進み、充電しても容量が回復しなくなります。バッテリ寿命は、ご使用環境(周囲温度、バックアップ回数など)により影響を受けます。
「約5年」を目安に交換してください。(推奨交換時期は搭載バッテリ種類により異なります。)
寿命をすぎたバッテリをそのまま使用し続けますと、電解液もれや、著しい場合には発煙などの重大な二次障害を引き起こす原因になる場合があります。また冷却用ファンも定期交換を実施してください。

SFTシリーズは下記のような「消防用設備の非常用電源」としては使用できません。
  • 屋内消火栓設備
  • スプリンクラー設備
  • 各種消火設備
  • 自動火災報知設備 通信補助設備
  • 非常警報設備
  • 誘導灯
  • 排煙設備
  • 非常コンセント設備
  • 無線など

※日本電気協会の蓄電池設備認定委員会による型式認定が必要です。詳細は管轄の消防署にお問い合わせ下さい。

突入電流が発生する負荷のバックアップの場合

突入電流が発生する負荷は、最大電流値を考慮した選定が必要になります。さらに、ギリギリの容量で選定はせず負荷率80%程度での使用を推奨いたします。
突入電流を考慮せず選定すると過電流となり装置が停止・故障する原因となりますのでご注意下さい。

搬入・据え付け

商品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。

ダウンロード

長時間バックアップ用UPS SFT-5KHATシリーズ
製品名 仕様書 外形図 結線図
SFT-5KHATA (46kb) インバータ盤(168kb) (26kb)
蓄電池盤(168kb)
SFT-5KHATB (46kb) インバータ盤(168kb) (25kb)
蓄電池盤(168kb)
SFT-5KHATC (46kb) インバータ盤(168kb) (25kb)
蓄電池盤(168kb)

価格表

長時間バックアップ用UPS SFT-5KHATシリーズ
型式 標準価 容量
SFT-5KHATA 3,810,000 5KVA
SFT-5KHATB 5,670,000
SFT-5KHATC 8,960,000
