製品情報

無停電電源装置(UPS) SFTシリーズ

  • 無停電電源装置(UPS) SFTシリーズ SFT-150SH
  • 保守サービスロゴ UPS保守サービスのご案内
  • 通常時は商用電源(交流)を整流し再度インバータにより交流電力(正弦波)を供給、停電時はインバータの入力をバッテリに切替えて無瞬断給電する方式です。
    SFTシリーズは中型(5kVA)から大型(200kVA)までラインナップし様々なプラントや情報通信システムを支えています。

特徴

  • 常にインバータから給電しているためノイズ、サージを吸収する機能を持っています。
  • 停電時、復電時の切換え時間が無瞬断で負荷に全く影響を与えません。
  • 万一、装置異常時または過負荷時には無瞬断で自動的にバイパスに切替わります。
  • 過負荷復帰後は自動でインバータ給電に戻ります。(オートリターン)
  • 騒音が少なくクリーンで静かな環境を保ちます。
警報表示

バッテリ状態は前面パネルのレベルメータが表示します。
又、内部表示パネルにて警報をお知らせします。

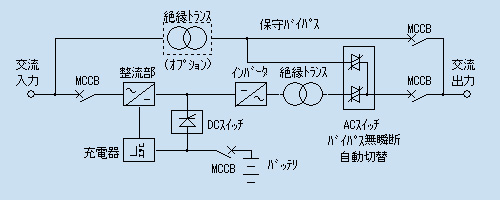

回路ブロック図
バッテリ保持時間

バッテリ保持時間推移停電時のバックアップ時間は定格負荷で10分、1/2負荷で約30分間を補償します。
負荷率が変わった時の保持時間は右図をご参照ください。

用途

  • クライアント/サーバネットワーク
  • コンピュータルーム全体のバックアップ
  • オフコン、汎用コンピュータ、サーバ機、プラントシステム etc.

仕様

型式(は容量) 入力仕様 出力仕様 容量 その他
SFT-KHA 単相200V (~10kVA)
三相200V
単相2線200V 5~50kVA 常時インバータ
給電方式
SFT-KHWA 単相3線
200V/100V
SFT-SHA 三相200V 三相200V 7.5~200kVA

↑型式をクリックすると詳細仕様がご覧いただけます。

SFT-KHAシリーズ 単相200V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SFT
5KHA 7.5KHA 10KHA 15KHA 20KHA 30KHA 40KHA 50KHA

容量(kVA) 5kVA 7.5kVA 10kVA 15kVA 20kVA 30kVA 40kVA 50kVA
相数 単相2線 ※1
定格電圧 200V ※1
電圧精度 ±1%以内(検出点にて)
定格電流 25A 37.5A 50A 75A 100A 150A 200A 250A
過渡電圧変動 定格電圧±5%以内(負荷変動または復電時)
整定時間 3.3ms以内
電圧波形 正弦波
電圧波形歪率 3%以内(線形負荷にて定格運転時) 5%以内(整流負荷50%において) ※2
周波数 50または60Hz切換 (内部切換)
周波数精度 設定値の±0.03Hz以内
負荷力率 1~0.8(遅れ)
出力保護 過電流 バイパス回路への自動切換え ※3
バッテリ保持時間 10分間(力率0.8遅れ、全負荷時)
バッテリ種類 小型シール鉛バッテリ

相数 単相/三相3線 三相3線
定格電圧 200V±10% ※1
周波数 50または60Hz ±3Hz
容量(kVA) ※4 9.4kVA/
8.7kVA
14kVA/
13kVA
19kVA/
17kVA
26kVA 35kVA 52kVA 70kVA 87kVA

冷却方式 強制風冷
発熱量(kcal/H) ※5 790 1200 1500 1900 2300 3700 4600 5800
周囲温度 0~40℃
湿度 30~85%RH

寸法 W mm 526 650 700 700 1100 1400 1750 2000
寸法 D mm 745 750 800 800 800 800 900 900
寸法 H mm 1020 1145 1460 1850 1850 1850 1950 1950
質量 kg 270 420 580 800 1200 1500 1900 2000
塗装色 マンセル 2.5PB8/2半ツヤ
外観図 1 2 3
外観図1

外観図1

外観図2

外観図2

外観図3

外観図3

※1 国内電圧仕様、海外電圧仕様いずれも対応いたします。(オプション)
  単相2線式 100V 110V 115V 120V 220V 230V 240V
  単相3線式 100/200V 105/210V 115/230V 120/240V 200/400V 220/440V

※2 クレストファクタは3

※3 バイパス突入容量は定格の500%

※4 バッテリ回復充電時の最大容量(負荷力率0.8)、バイパス送電時に必要な容量を含みます。

※5 発熱量は負荷力率0.8で算出

SFT-KHWAシリーズ 単相三線200/100V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SFT
5KHWA 7.5KHWA 10KHWA 15KHWA 20KHWA 30KHWA 40KHWA 50KHWA

容量(kVA) 5kVA 7.5kVA 10kVA 15kVA 20kVA 30kVA 40kVA 50kVA
相数 単相3線※1
定格電圧 200/100V※1
電圧精度 ±1%以内(検出点にて)
定格電流 25A 37.5A 50A 75A 100A 150A 200A 250A
過渡電圧変動 定格電圧±5%以内(負荷変動または復電時)
整定時間 3.3ms以内
電圧波形 正弦波
電圧波形歪率 3%以内(線形負荷にて定格運転時) 5%以内(整流負荷50%において) ※2
周波数 50または60Hz切換 (内部切換)
周波数精度 設定値の±0.03Hz以内
負荷力率 1~0.8(遅れ)
出力保護 過電流 バイパス回路への自動切換え ※3
バッテリ保持時間 10分間(力率0.8遅れ、全負荷時)
バッテリ種類 小型シール鉛バッテリ

相数 単相2線/単相3線/三相3線 三相3線
定格電圧 200V±10% ※1
周波数 50または60Hz ±3Hz
容量(kVA) ※4 9.4kVA/
8.7kVA
14kVA/
13kVA
19kVA/
17kVA
26kVA 35kVA 52kVA 70kVA 87kVA

冷却方式 強制風冷
発熱量(kcal/H) ※5 790 1200 1500 1900 2300 3700 4600 5800
周囲温度 0~40℃
湿度 30~85%RH

寸法 W mm 526 650 700 700 1100 1400 1750 2000
寸法 D mm 745 750 800 800 800 800 900 900
寸法 H mm 1020 1145 1460 1850 1850 1850 1950 1950
質量 kg 320 450 600 850 1200 1700 1900 2200
塗装色 マンセル 2.5PB8/2半ツヤ
外観図 1 2 3
外観図1

外観図1

外観図2

外観図2

外観図3

外観図3

※1 国内電圧仕様、海外電圧仕様いずれも対応いたします。(オプション)
  単相2線式 100V 110V 115V 120V 220V 230V 240V
  単相3線式 100/200V 105/210V 115/230V 120/240V 200/400V 220/440V
     入力相数でN相が入る場合は、端子台受けのみ

※2 クレストファクタは3

※3 バイパス突入容量は定格の500%

※4 バッテリ回復充電時の最大容量(負荷力率0.8)、バイパス送電時に必要な容量を含みます。

※5 発熱量は負荷力率0.8で算出

SFT-SHAシリーズ 三相200V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SFT
7.5SHA 10SHA 15SHA 20SHA 30SHA 40SHA 50SHA 75SHA 100SHA 150SHA 200SHA

容量(kVA) 7.5
kVA
10
kVA
15
kVA
20
kVA
30
kVA
40
kVA
50
kVA
75
kVA
100
kVA
150
kVA
200
kVA
相数 三相3線※1
定格電圧 200V※1
電圧精度 ±1%以内(検出点にて)
定格電流 21.7A 28.9A 43.3A 57.7A 86.6A 115.5A 144.3A 216.5A 288.7A 433A 577A
過渡電圧変動 定格電圧±5%以内(負荷変動または復電時)
整定時間 3.3ms以内
電圧波形 正弦波
電圧波形歪率 3%以内(線形負荷にて定格運転時) 5%以内(整流負荷50%において) ※2
周波数 50または60Hz切換 (内部切換)
周波数精度 設定値の±0.03Hz以内
負荷力率 1~0.8(遅れ)
出力保護 過電流 バイパス回路への自動切換え ※3
バッテリ保持時間 10分間(力率0.8遅れ、全負荷時) 8分間(力率0.8遅れ、全負荷時)
バッテリ種類 小型シール鉛バッテリ シール鉛バッテリ

相数 三相3線※1
定格電圧 200V±10% ※1
周波数 50または60Hz ±3Hz
容量(kVA) ※4 11
kVA
14.7
kVA
22.1
kVA
29.4
kVA
44.2
kVA
59.4
kVA
73.3
kVA
110
kVA
148
kVA
222
kVA
291
kVA

冷却方式 強制風冷
発熱量(kcal/H) ※5 1200 1500 1900 2300 3700 4600 5800 8700 11600 19000 23000
周囲温度 0~40℃
湿度 30~85%RH

寸法 W mm 650 700 700 1200 1400 2000 2000 2800 3600※ 4900※ 6800※
寸法 D mm 770 800 800 800 800 900 900 900 900※ 1200※ 1200※
寸法 H mm 1345 1560 1850 1850 1850 1850 1850 1850 1850※ 1850※ 1850※
質量 kg 450 600 800 1200 1550 2000 2100 3000 4600※ 6500※ 8600※
塗装色 マンセル 2.5PB8/2半ツヤ
外観図 1 2 3 4 5 6 7 8

外観図1外観図1

外観図2

外観図2

外観図3

外観図3

外観図4

外観図4

外観図5

外観図5

外観図6

外観図6

外観図7

外観図7

外観図8

外観図8

※ 参考値として
※1 国内電圧仕様、海外電圧仕様いずれも対応いたします。(オプション)
  単相2線式 100V 110V 115V 120V 220V 230V 240V
  単相3線式 100/200V 105/210V 115/230V 120/240V 200/400V 220/440V

※2 クレストファクタは3

※3 バイパス突入容量は定格の500%

※4 バッテリ回復充電時の最大容量(負荷力率0.8)、バイパス送電時に必要な容量を含みます。

※5 発熱量は負荷力率0.8で算出

オプション

  • 入力-出力間バイパス絶縁タイプ
  • バックアップ時間の延長(30分、60分、120分)
  • 遠隔監視盤(モニター盤)
  • 自家発電機との接続(長時間無瞬断運転のための)
  • 異電圧対応
  • 単相入力
  • 長寿命型バッテリの搭載 ※期待寿命(周囲温度25℃) 7~8年
  • 長寿命型冷却ファンの採用 ※期待寿命10年

回路ブロック図

回路ブロック図

使用上のお願い

消耗品(バッテリおよびファン)の交換・メンテナンスの実施について

バッテリ・ファン交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

本製品は定期的な部品交換・メンテナンスの実施を推奨しております。
バッテリは長時間使用しますと劣化が進み、充電しても容量が回復しなくなります。バッテリ寿命は、ご使用環境(周囲温度、バックアップ回数など)により影響を受けます。
「約5年」を目安に交換してください。(推奨交換時期は搭載バッテリ種類により異なります。)
寿命をすぎたバッテリをそのまま使用し続けますと、電解液もれや、著しい場合には発煙などの重大な二次障害を引き起こす原因になる場合があります。また冷却用ファンも定期交換を実施してください。

SFTシリーズは下記のような「消防用設備の非常用電源」としては使用できません。
  • 屋内消火栓設備
  • スプリンクラー設備
  • 各種消火設備
  • 自動火災報知設備 通信補助設備
  • 非常警報設備
  • 誘導灯
  • 排煙設備
  • 非常コンセント設備
  • 無線など

上記のような消防用設備のバックアップには、日本電気協会の蓄電池設備認定委員会による型式認定が必要になります。
詳細は管轄の消防署にお問い合わせ下さい。

条例キュービクル式蓄電池設備に関して

SFTシリーズは火災予防条例(例)13条に定められる条例キュービクル式蓄電池設備適合品です。
装置内に収納しているバッテリの合計が4800Ahセル以上の場合、所轄の消防署へ蓄電池設備の届出が必要になります。
詳細は管轄の消防署にお問い合わせ下さい。

突入電流が発生する負荷のバックアップの場合

突入電流が発生する負荷は、最大電流値を考慮した選定が必要になります。さらに、ギリギリの容量で選定はせず負荷率80%程度での使用を推奨いたします。
突入電流を考慮せず選定すると過電流となり装置が停止・故障する原因となりますのでご注意下さい。

保守サービスについて

保守サービスについては、こちらのページをご覧下さい。

搬入・据え付け

製品のお納めは、原則「国内指定場所 車上渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、工場立会試験、現地試運転などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。

定期点検・部品交換

定期点検・部品交換について

本製品の期待寿命は定期的な点検・部品交換を実施して約15年です。
期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な点検・部品交換の実施を推奨致します。

  • 定期点検:毎年(推奨)
  • 部品交換:5年周期
    ※部品交換の際は、定期点検も実施致します。

交換推奨部品例

※バッテリは種類・設置環境によって期待寿命が変わります。
 また、部品寿命も環境(温度・塵埃等)により大きく左右されます。

ダウンロード

 総合カタログ(SFT)0.8MB

単相出力型 SFT-KHAシリーズ
製品名 仕様書 外形図 結線図 取扱説明書 パネル詳細図
SFT-5KHA 単相
入力
(123kb) (104kb) (21kb) (504kb) (74kb)
SFT-7.5KHA 単相
入力
(123kb) (103kb) (55kb) (496kb)
SFT-10KHA 三相
入力
(124kb) (102kb) (54kb) (491kb)
SFT-15KHA 三相
入力
(122kb) (105kb) (55kb) (490kb) (87kb)
SFT-20KHA 三相
入力
(124kb) (119kb) (22kb) (544kb)
SFT-30KHA 三相
入力
(122kb) (113kb) (22kb) (277kb)
SFT-40KHA 三相
入力
(124kb) (116kb) (22kb) (265kb)
SFT-50KHA 三相
入力
(124kb) (121kb) (22kb) (266kb)
単相3線出力型 SFT-KHWAシリーズ
製品名 仕様書 外形図 結線図 取扱説明書 パネル詳細図
SFT-5KHWA 単相
入力
(124kb) (154kb) (22kb) (271kb) (74kb)
SFT-7.5KHWA 単相
入力
(124kb) (166kb) (21.6kb) (263kb)
SFT-10KHWA 三相
入力
(124kb) (155kb) (22kb) (259kb)
SFT-15KHWA 三相
入力
(122kb) (160kb) (22kb) (254kb) (87kb)
SFT-20KHWA 三相
入力
(124kb) (160kb) (22kb) (300kb)
SFT-30KHWA 三相
入力
(122kb) (168kb) (22kb) (274kb)
SFT-40KHWA 三相
入力
(123kb) (157kb) (22kb) (263kb)
SFT-50KHWA 三相
入力
(124kb) (163kb) (22kb) (264kb)
3相出力型 SFT-SHAシリーズ
製品名 仕様書 外形図 結線図 取扱説明書 パネル詳細図
SFT-7.5SHA (123kb) (110kb) (54kb) (592kb) (53kb)
SFT-10SHA (123kb) (109kb) (21kb) (585kb)
SFT-15SHA (122kb) (110kb) (51kb) (293kb) (59kb)
SFT-20SHA (123kb) (130kb) (22kb) (274kb)
SFT-30SHA (122kb) (113kb) (22kb) (287kb)
SFT-40SHA (123kb) (121kb) (22kb) (288kb)
SFT-50SHA (123kb) (121kb) (22kb) (288kb)
SFT-75SHA (122kb) (123kb) (54kb) (317kb)
SFT-100SHA (122kb) (126kb) (22kb) (368kb)
SFT-150SHA (122kb) (127kb) (22kb) (371kb)

価格表

中・大容量型 SFTシリーズ

単相出力

型式 標準価 容量
SFT-5KHA 2,550,000 5KVA
SFT-7.5KHA 2,800,000 7.5KVA
SFT-10KHA 3,420,000 10KVA
SFT-15KHA 4,230,000 15KVA
SFT-20KHA 5,260,000 20KVA
SFT-30KHA 7,090,000 30KVA
SFT-40KHA 8,160,000 40KVA
SFT-50KHA 10,330,000 50KVA

単相三線出力

型式 標準価 容量
SFT-5KHWA 2,730,000 5KVA
SFT-7.5KHWA 3,180,000 7.5KVA
SFT-10KHWA 3,780,000 10KVA
SFT-15KHWA 4,750,000 15KVA
SFT-20KHWA 5,880,000 20KVA
SFT-30KHWA 7,660,000 30KVA
SFT-40KHWA 8,730,000 40KVA
SFT-50KHWA 11,060,000 50KVA

三相出力

型式 標準価 容量
SFT-7.5SHA 3,650,000 7.5KVA
SFT-10SHA 4,050,000 10KVA
SFT-15SHA 4,800,000 15KVA
SFT-20SHA 5,760,000 20KVA
SFT-30SHA 8,150,000 30KVA
SFT-40SHA 9,250,000 40KVA
SFT-50SHA 10,550,000 50KVA
SFT-75SHA 15,550,000 75KVA
