直流無停電電源装置 YNVシリーズ

  • 直流UPS YNVシリーズ
  • 最近の発電所、変電所、ビル、工場などの電気設備の進歩、合理化は目覚しく、その重要性はますます増大しております。停電による機能の停止は多大な障害が発生することが予想されます。このため商用電源が万一停止しても最小限の機能を維持できるよう、予備電源の必要性が増大しております。
    YAMABISHIではこれら無人化に対応した信頼性の高い浮動充電用全自動直流電源装置を製作しております。

特徴

  • 信頼性が高く瞬時停電、負荷急変にたいしても安定した電力を供給します。
  • 整流装置は蓄電池に対し、最適な電圧を維持するため蓄電池の寿命を長くします。
  • 瞬時の大電流負荷は蓄電池が供給するため整流装置容量は小さくてすみます。

用途

  • コンピュータ、CVCF、各種自動制御用
  • 電力プラント、上下水道制御システム用防災管制用
  • 空港、船舶管制システム用
  • テレビ、ラジオ放送システム用
  • 発電所、変電所の遮断機操作用トンネル電気設備用
  • トンネル内管制システム用、高速道路照明用非常用電源
  • 非常用ディーゼルエンジン始動用
  • 鉄鋼、科学、石油、ガスなどプラントシステム計装用
  • デパート、ホテル、劇場、病院、ビル等の予備電源用および非常照明用
  • 防災システム用
  • 交通網管制システム用通信機器用
  • 有線、無線、搬送衛星通信システム操作用
  • トンネル内防災システム用

仕様

型式(は容量) 入力仕様 出力仕様 容量
YNV-3100-NS 三相200V DC100V 20~200A

↑型式をクリックすると詳細仕様がご覧いただけます。

YNV-3100-NSシリーズ DC100V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YNV-3100-
20NS
-SID
30NS
-SID
45NS
-SID
60NS
-SID
75NS
-SID
100NS
-SID
150NS
-SID
200NS
-SID

直接出力 100V~121V
電流 20A 30A 45A 60A 75A 100A 150A 200A
SID出力 ※1 100V±10V
SID電流 5~20A 5~50A 5~100A
分岐 ※2 100AF 6分岐 100AF 6分岐 (12分岐まで可能)

電圧 三相3線 200V±10%
容量 4.5kVA 6kVA 8.5kVA 12kVA 14.5kVA 19kVA 29kVA 38kVA
周波数 50/60Hz±3Hz



制御方式 サイリスタ位相制御方式
定格電圧 120.4V
調整範囲 115~126V
電圧変動 ±1.5%以下 (浮動充電時)
定格電流 25A 35A 50A 70A 85A 110A 170A 220A


種類 制御弁式鉛蓄電池
型式 ※3 MSE-50-12×9 MSE-100-6×18 MSE-200×54
公称電圧 108V(54セル)
セル容量 50Ah(10HR) 100Ah(10HR) 200Ah(10HR)

周囲温度 0~40℃
相対湿度 30~85% 但し結露なきこと
設置場所 有害ガス・塩分・ほこりの少ない室内

寸法 W mm 600 1200 1600
寸法 D mm 800
寸法 H mm 1800
ベース mm 50
塗装色 マンセル 5Y7/1
外観図 1 2 3
YNVシリーズ外観図1

外観図1

YNVシリーズ外観図2

外観図2

YNVシリーズ外観図3

外観図3

※1 SID部無しも製作可能

※2 出力分岐盤も製作可能

※3 MSE型(寿命7~9年:25℃)から超寿命MSE(MSE-K)型(寿命約13~15年:25℃)へ変更可能
   また、他容量の蓄電池への変更も可能

※電流200A以上も製作可能

※DC24V/48V/200V系も製作可能

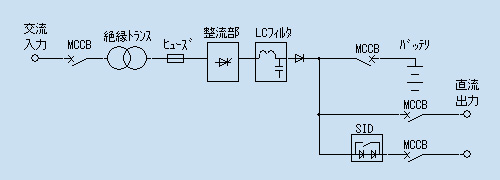

回路ブロック図

回路ブロック図

使用上のお願い

消耗品(バッテリおよびファン)の交換・メンテナンスの実施について

バッテリ・ファン交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

本製品は定期的な部品交換・メンテナンスの実施を推奨しております。
バッテリは長時間使用しますと劣化が進み、充電しても容量が回復しなくなります。バッテリ寿命は、ご使用環境(周囲温度、バックアップ回数など)により影響を受けます。
「約5年」を目安に交換してください。(推奨交換時期は搭載バッテリ種類により異なります。)
寿命をすぎたバッテリをそのまま使用し続けますと、電解液もれや、著しい場合には発煙などの重大な二次障害を引き起こす原因になる場合があります。また冷却用ファンも定期交換を実施してください。

製品の期待寿命に関して

製品の期待寿命は、定期的なメンテナンス・部品交換を実施して約15年です。
※期待寿命はあくまでも目安であり保証値ではありません。ご使用状況により前後致します。
メンテナンス・部品交換・更新をお考えの際は、最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

搬入・据え付け

製品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。
