無停電電源装置 miniUPS ALSシリーズ
ALS-Series
-
ALSシリーズは高効率コンバータ搭載の常時インバータ給電方式無停電電源装置。
出力容量1.5~3kVAの小型容量帯ラインナップです。
フロントパネルで出力電圧が変更可能なため、環境や用途に応じたご使用が可能です。
特徴
- 1台で任意の出力電圧に前面パネルで変更可能
Kタイプ 100V/110V/115V/120V
KHタイプ 200V/220V/230V/240V - 高効率コンバータ内蔵
- 低負荷時には商用給電になる省エネモードのグリーンモード採用(グリーンモードはキャンセル可)
- 給電方式によりFANスピードが変わる静音式
- バッテリ残量が確認できる自己診断機能付
- RS-232C他インターフェースでUPSと通信が可能
- 幅広い入力電圧範囲
Kタイプ 85~135V
KHタイプ 170~265V
- 平均バックアップ推移表
-
使用容量 ALS-1.5K/1.5KH ALS-2K/ALS-2KH ALS-3KH 100VA(70W) 90min 130min 160min 200VA(140W) 60min 70min 100min 300VA(210W) 40min 50min 60min 500VA(350W) 25min 30min 40min 1kVA(700W) 12min 18min 25min 1.5kVA(1050W) 6min 10min 18min 2kVA(1400W) - 6min 12min 2.5kVA(1750W) - - 9min 3kVA(2100W) - - 6min 使用環境やバッテリの劣化に伴い時間は短縮されます。
用途
- パーソナルコンピュータ
- オフコン、汎用コンピュータ、サーバ機
- コンピュータルーム全体のバックアップ etc.
仕様
型式(□は容量) | 入力仕様 | 出力仕様 | 容量 | その他 |
---|---|---|---|---|
ALS-□K | 単相85~135V | 単相 100/110/115/120V |
1.5~2kVA | 入出力同電圧 |
ALS-□KH | 単相170~265V | 単相 200/220/230/240V |
1.5~3kVA |
↑型式をクリックすると詳細仕様がご覧いただけます。
仕様/型式 | ALS | |||||
---|---|---|---|---|---|---|
1.5K | 1.5KH | 2K | 2KH | 3KH | ||
出 力 |
給電方式 | 常時インバータ方式 | ||||
容量(kVA) | 1.5kVA(1050W) | 2.0kVA(1400W) | 3.0kVA (2100W) |
|||
相数 | 単相2線 | |||||
定格電圧 | 100V 110V 115V 120V |
200V 220V 230V 240V |
100V 110V 115V 120V |
200V 220V 230V 240V |
200V 220V 230V 240V |
|
電圧精度 | ±3%以内 | |||||
機器効率 | 85%TYP | 90%TYP | ||||
過渡電圧変動 | ±8%以内(0⇔100%負荷変動時) | |||||
電圧波形 | 正弦波 | |||||
クレスト ファクター |
3:1 | |||||
電圧波形歪率 | 3.5%以内(線形負荷にて定格運転時) | |||||
周波数 | 50または60Hz自動切換 | |||||
周波数精度 | ±0.3%以内 | |||||
切換時間 | 無瞬断(停電⇔復電) 4mSec.以内(インバータ⇔バイパス) |
|||||
グリーンモード | 30W以下 | 60W以下 | 90W以下 | |||
負荷力率 | 0.7 | |||||
停電補償時間 | 6分間 | |||||
充電時間 (90%) |
8時間 | |||||
バッテリ種類 | 小型シール鉛バッテリ(期待寿命5年間) | |||||
入 力 |
相数 | 単相2線 | ||||
定格電圧 | 85~135V | 170~265V | 85~135V | 170~265V | ||
周波数 | 50または60Hz | |||||
力率(全負荷) | 98TYP | |||||
インターフェイス | RS-232C | |||||
オプション | 警報接点カード他 | |||||
環 境 |
冷却方式 | 強制風冷 | ||||
発熱量(Kcal/H) | 118.8 | 126 | 132.2 | 144 | 194.4 | |
周囲温度 | 0~40℃ | |||||
湿度 | 0~95%RH | |||||
騒音 (装置正面) |
45dB以下 | |||||
外 観 |
入力形状 | NEMA5-15P (15A)(1.7m) |
キャブタイヤ丸形コード 3芯 0.75m㎡ (10A)(1.7m) |
NEMA5-20P (20A)(1.7m) |
キャブタイヤ丸形コード 3芯 0.75m㎡ (10A)(1.7m) |
キャブタイヤ丸形コード 3芯 1.5m㎡ (15A)(1.7m) |
出力形状 | NEMA5-15R (15A)×3個 |
M4端子台(40A) | NEMA5-15R (15A)×4個 M4 端子台 (40A) |
M4端子台(40A) | M4端子台(40A) | |
寸法 W mm | 154 | 154 | 194 | 194 | 194 | |
寸法 D mm | 455 | 481 | 481 | 481 | 511 | |
寸法 H mm | 280 | 280 | 335 | 335 | 335 | |
質量 Kg | 19 | 19 | 30.5 | 30.5 | 38 | |
塗装色 | マンセル5Y8/0.5近似色レザートーン | |||||
外観図 | ![]() |
オプション
警報接点カード ACカード
停電・バッテリ容量低下・故障等の信号を送る警報接点カード(Dサブ9ピン)。 リモートでUPS停止も可能です。
シャットダウンソフト UPSilon
UPSとRSー232Cで接続し、UPSの状態のモニタリングとオートシャットダウンの設定が出来ます。
画面一覧はこちらから
対応OS)WINDOWS7、8、10
- 海外プラグ・コンセント対応

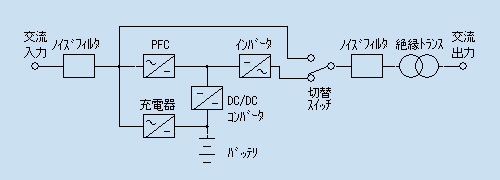

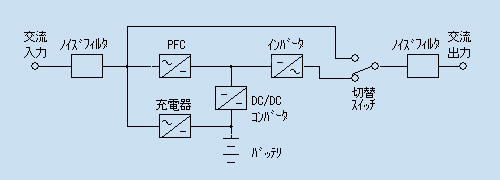

回路ブロック図
ALS-K/KHシリーズ
使用上のお願い
- ALSシリーズでご使用いただけない負荷について
ALSシリーズの用途はOA機器のバックアップです。
故障の原因となりますので、下記のバックアップにはご使用にならないようお願い致します。
- 誘導負荷
- 突入電流の大きい負荷
- ノイズ・高調波を発生する機器
例)モーター類、変圧器、プラント、レーザープリンタ、ヒータ等
- ALSシリーズは下記のような「消防用設備の非常用電源」としては使用できません。
-
- 屋内消火栓設備
- スプリンクラー設備
- 各種消火設備
- 自動火災報知設備 通信補助設備
- 非常警報設備
- 誘導灯
- 排煙設備
- 非常コンセント設備
- 無線など
※日本電気協会の蓄電池設備認定委員会による型式認定が必要です。詳細は管轄の消防署にお問い合わせ下さい。
- 消耗品(バッテリおよびファン)の交換・メンテナンスの実施について
-
バッテリ・ファン交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。
本製品は定期的な部品交換の実施を推奨しております。
バッテリは長時間使用しますと劣化が進み、充電しても容量が回復しなくなります。バッテリ寿命は、ご使用環境(周囲温度、バックアップ回数など)により影響を受けます。
「約5年」を目安に交換してください。(推奨交換時期は搭載バッテリ種類により異なります。)
寿命をすぎたバッテリをそのまま使用し続けますと、電解液もれや、著しい場合には発煙などの重大な二次障害を引き起こす原因になる場合があります。また冷却用ファンも定期交換を実施してください。
- バイパス給電時の出力電圧に関して
-
バイパス給電時は設定した出力電圧に関らず入力電圧が出力されます。
入力と出力が異なる電圧でお使いの場合バイパスに切替時、出力電圧が入力電圧に変わりますのでご注意下さい。
- ALSシリーズ同梱の付属ケーブルに関するお願い
-
ALSシリーズに同梱されている電源ケーブルは本機器専用です。
同梱した電気機器以外の電気機器では使用は出来ません。
対象機種)ALS-1.5K・ALS-1.5KH・ALS-2KH・ALS-3KH
定期点検・部品交換
- 定期点検・部品交換について
-
本製品の期待寿命は定期的な部品交換を実施して約8年です。
期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な部品交換の実施を推奨致します。
- 部品交換:5年周期
- 交換推奨部品例
-
※バッテリは種類、設置環境によって期待寿命が変わります。また、部品寿命も環境(温度・塵埃等)により大きく左右されます。
ダウンロード
製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 |
---|---|---|---|---|
ALS-1.5K | ![]() |
![]() |
![]() |
![]() ![]() |
![]() |
![]() |
![]() |
||
ALS-1.5KH | ![]() |
![]() |
![]() |
|
![]() |
![]() |
![]() |
||
ALS-2K | ![]() |
![]() |
![]() |
|
![]() |
![]() |
![]() |
||
ALS-2KH | ![]() |
![]() |
![]() |
|
![]() |
![]() |
![]() |
||
ALS-3KH | ![]() |
![]() |
![]() |
|
![]() |
![]() |
![]() |
価格表
- ALSシリーズ
-
型式 標準価 容量 ALS-1.5K 181,000 1.5KVA ALS-1.5KH 212,000 ALS-2K 306,000 2KVA ALS-2KH 397,000 ALS-3KH 510,000 3KVA
在庫表
- ALSシリーズ
-
