相数変換装置 SYN-PCシリーズ

  • 相数変換装置SYN-PCシリーズ SYN-30PCX
  • 本製品は、単相電源を三相に変換する相数変換装置です。
    単相発電機で三相負荷を使用する場合や各種実験にお使いいただけます。

特徴・用途

  • 単相電源しかないところでの三相電源の使用
  • 単相発電機で三相負荷の使用  etc

仕様

型式(は容量) 入力仕様 出力仕様 容量 その他
SYN-PC 単相200V
(47~63Hz)
三相200V
(50/60Hz切替)
5~50kVA 出力固定型

↑型式をクリックすると詳細仕様がご覧いただけます。

SYN-PCシリーズ

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 SYN
5PC 7.5PC 10PC 15PC 20PC 30PC 50PC

容量(kVA) 5 7.5 10 15 20 30 50
相数 三相3線
定格電圧 200V
電圧精度 ±1.0%(定格時)
整定時間 1ms以内
周波数 50/60Hz(水晶発振)/45~65Hz(CR発振)※1
周波数精度 ±0.01Hz(水晶発振)/±0.2Hz(CR発振)
波形歪率 2%(線形負荷) 5%(整流負荷)
過渡電圧変動 ±5%以下
過電流保護 110%にて垂下
波高率 2.7
負荷力率 1~0.7(定格力率0.8)

容量(kVA) 8 12 16 24 32 48 80
ブレーカ容量(AT) 60 75 100 150 200 300 500
相数 単相2線
定格電圧 200V
変動範囲 ±10%
周波数範囲 47~63Hz

周囲温度 0~40℃
周囲湿度 90%以下

寸法 W mm 516 600 600 700 750 900 1200
寸法 D mm 650 650 650 700 750 800 800
寸法 H mm 1135 1295 1295 1510 1650 1850 1850
質量 kg 180 250 250 350 580 700 1360
塗装色 MZ36-114半ツヤ(マンセル5Y8/1近似色)
外観図 2 4 5
外観図2

外観図2

外観図4

外観図4

外観図5

外観図5

※1 様々な周波数の変更に対応いたします(45~120Hz)(400/360Hz~440Hz)

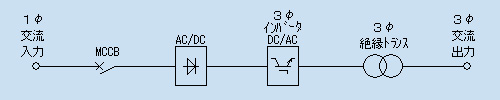

回路ブロック図

回路ブロック図

使用上のお願い

電力会社との契約状況によっては三相負荷を使用できない場合がございます。

主に低圧電灯契約の場合、三相負荷を使用できない可能性があります。契約状況をお確かめの上、各電力会社にご確認下さい。
詳しくは最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

消耗品交換・メンテナンスの実施について

消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

搬入・据え付け

製品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。

定期点検・部品交換

定期点検・部品交換について

本製品の期待寿命は定期的な点検・部品交換を実施して約15年です。
期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な点検・部品交換の実施を推奨致します。

  • 定期点検:毎年(推奨)
  • 部品交換:5年周期
    ※部品交換の際は、定期点検も実施致します。

交換推奨部品例

※部品寿命は環境(温度・塵埃等)により大きく左右されます。
