周波数変換器 SYNシリーズ

  • 周波数変換器 SYN-10SH SYN-10SH
  • 周波数変換器 SYN-200SH SYN-200SH
  • 高度化する電子機器ならびにコンピュータや回転機など広範囲な負荷に強く柔軟に対応する高性能で利用度の高いインバータです。PWMスイッチング方式で非線形負荷でも出力電圧はきれいな正弦波形となります。

特徴

  • 高信頼性・小型・軽量
  • 低騒音・省電力
  • 100V/200V切換可能(単相入出力)
  • AFタイプ(単相入力)は高力率コンバータ搭載
  • モータ突入電流の耐量がある(Mタイプ)
  • 400Hz(HFタイプ)
操作パネル部
操作パネル部

用途

仕様

型式(は容量) 入力仕様 出力仕様 容量 その他
SYN-AF 単相100/200V 単相100/200V 2~20kVA 出力固定型
SYN-KH 三相200V 単相100/200V 5~50kVA
SYN-SH 三相200V 三相200V 5~500kVA
SYN-AFR 単相100/200V 単相0~120/
0~240V
2~20kVA 出力可変型
SYN-KHR 三相200V 単相0~120/
0~240V
5~50kVA
SYN-SHR 三相200V 三相0~240V 5~500kVA

↑型式をクリックすると詳細仕様がご覧いただけます。

SYN-AFシリーズ 単相100/200V入出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SYN
2AF 3AF 5AF 7.5AF 10AF 15AF 20AF

容量(kVA) 2 3 5 7.5 10 15 20
相数 単相2線
定格電圧 単相100/200V(内部切換)
電圧精度 ±1.0%(定格時)
応答速度 1ms以内
周波数 50/60/45~65Hz※1
周波数精度 ±0.01/±0.1Hz
波形歪率 2%(線形負荷) 5%(整流負荷)
過渡電圧変動 ±5%以下
過電流保護 110%にて垂下
波高率 3
負荷力率 1~0.7(定格0.8)

容量(kVA) 2.2 3.3 5.5 8.3 11 16.5 22
ブレーカ容量(AT) 30 40 60 100 150 200 300
相数 単相2線
定格電圧 100/200V(内部切換)
変動範囲 ±10%
周波数範囲 47~63Hz

周囲温度 0~40℃
周囲湿度 90%以下

寸法 W mm 350 350 400 516 516 600 650
寸法 D mm 550 550 550 550 550 600 650
寸法 H mm 830 830 920 1030 1060 1245 1395
質量 kg 93 110 145 180 210 310 400
塗装色 MZ36-114半ツヤ(マンセル5Y8/1近似色)
外観図 0 1
外観図0

外観図0

外観図1

外観図1

※1 様々な周波数の変更に対応いたします(45~120Hz)(400/360Hz~440Hz)

SYN-KHシリーズ 単相100/200V出力 三相200V入力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SYN
5KH 7.5KH 10KH 15KH 20KH 30KH 50KH

容量(kVA) 5 7.5 10 15 20 30 50
相数 単相2線
定格電圧 単相100/200V(内部切換)
電圧精度 ±1.0%(定格時)
応答速度 1ms以内
周波数 50/60/45~65Hz※1
周波数精度 ±0.01/±0.1Hz
波形歪率 2%(線形負荷) 5%(整流負荷)
過渡電圧変動 ±5%以下
過電流保護 110%にて垂下
波高率 3
負荷力率 1~0.7(定格0.8)

容量(kVA) 5.5 8.3 11 16.5 22 33 55
ブレーカ容量(AT) 20 30 40 60 100 125 200
相数 三相3線
定格電圧 200V
変動範囲 ±10%
周波数範囲 47~63Hz

周囲温度 0~40℃
周囲湿度 90%以下

寸法 W mm 400 516 516 600 650 700 750
寸法 D mm 500 550 550 600 650 700 750
寸法 H mm 920 1060 1060 1245 1395 1500 1680
質量 kg 120 160 170 235 300 400 700
塗装色 MZ36-114半ツヤ(マンセル5Y8/1近似色)
外観図 1 2

※1 様々な周波数の変更に対応いたします(45~120Hz)(400/360Hz~440Hz)

外観図1

外観図1

外観図2

外観図2

SYN-SHシリーズ 三相入出力 5~50kVA

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SYN
5SH 7.5SH 10SH 15SH 20SH 30SH 50SH

容量(kVA) 5 7.5 10 15 20 30 50
相数 三相3線
定格電圧 200V
電圧精度 ±1.0%(定格時)
応答速度 1ms以内
周波数 50/60/45~65Hz※1
周波数精度 ±0.01/±0.1Hz
波形歪率 2%(線形負荷) 5%(整流負荷)
過渡電圧変動 ±5%以下
過電流保護 110%にて垂下
波高率 2.7
負荷力率 1~0.7(定格0.8)

容量(kVA) 5.5 8.25 11 16.7 22 33 55
ブレーカ容量(AT) 20 30 40 60 100 125 200
相数 三相3線
定格電圧 200V
変動範囲 ±10%
周波数範囲 47~63Hz

周囲温度 0~40℃
周囲湿度 90%以下

寸法 W mm 516 516 516 600 600 700 750
寸法 D mm 600 600 600 600 650 700 750
寸法 H mm 1110 1110 1110 1245 1395 1506 1650
質量 kg 160 175 200 270 320 420 580
塗装色 MZ36-114半ツヤ(マンセル5Y8/1近似色)
外観図 1 2

※1 様々な周波数の変更に対応いたします(45~120Hz)(400/360Hz~440Hz)

外観図1

外観図1

外観図2

外観図2

SYN-SHシリーズ 三相入出力 75~500kVA

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SYN
75SH 100SH 150SH 200SH 250SH 300SH 400SH 500SH

容量(kVA) 75 100 150 200 250 300 400 500
相数 三相3線
定格電圧 200V
電圧精度 ±1.0%(定格時)
応答速度 1ms以内
周波数 50/60/45~65Hz※1
周波数精度 ±0.01/±0.1Hz
波形歪率 2%(線形負荷) 5%(整流負荷)
過渡電圧変動 ±5%以下
過電流保護 110%にて垂下
波高率 2.7
負荷力率 1~0.7(定格0.8)

容量(kVA) 82.5 110 167 220 275 330 440 550
ブレーカ容量
(AT)
300 400 600 800 500 600 800 1000
相数 三相3線
定格電圧 200V 400または440V
変動範囲 ±10%
周波数範囲 47~63Hz

周囲温度 0~40℃
周囲湿度 90%以下

寸法 W mm 900 1200 1500 2000 2500 3000 3500 5500
寸法 D mm 800 800 900 900 1200 1300 1300 1400
寸法 H mm 1850 1850 1850 1850 2050 2150 2350 2350
質量 kg 1060 1360 1600 2350 3500 4000 5500 9100
塗装色 MZ36-114半ツヤ(マンセル5Y8/1近似色)
外観図 3 4
外観図3

外観図3

外観図4

外観図4

※1 様々な周波数の変更に対応いたします(45~120Hz)(400/360Hz~440Hz)

SYN-AFRシリーズ 単相10~100/20~240V出力 単相100/200V入力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SYN
2AFR 3AFR 5AFR 7.5AFR 10AFR 15AFR 20AFR

容量(kVA) 2 3 5 7.5 10 15 20
相数 単相2線
定格電圧 単相0~120(240)V 最大電圧の10%以下は精度保証外
電圧精度 ±1.5%(定格時)
応答速度 1ms以内
周波数 50/60/45~65Hz※1
周波数精度 ±0.01/±0.1Hz
波形歪率 2%(線形負荷) 5%(整流負荷)
過渡電圧変動 ±5%以下
過電流保護 110%にて垂下
波高率 3
負荷力率 1~0.7(定格0.8)

容量(kVA) 2.2 3.3 5.5 8.3 11 16.5 22
ブレーカ容量(AT) 30 40 60 100 150 200 300
相数 単相2線
定格電圧 100/200V(内部切換)
変動範囲 ±10%
周波数範囲 47~63Hz
オプション GP-IB・RS232C

周囲温度 0~40℃
周囲湿度 90%以下

寸法 W mm 350 350 400 516 516 600 650
寸法 D mm 550 550 550 550 550 600 650
寸法 H mm 830 830 920 1030 1060 1245 1395
質量 kg 93 110 145 150 210 310 400
塗装色 MZ36-114半ツヤ(マンセル5Y8/1近似色)
外観図 0 1
外観図0

外観図0

外観図1

外観図1

※1 様々な周波数の変更に対応いたします(45~120Hz)(400/360Hz~440Hz)

SYN-KHRシリーズ 単相10~100/20~240V出力 三相200V入力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SYN
5KHR 7.5KHR 10KHR 15KHR 20KHR 30KHR 50KHR

容量(kVA) 5 7.5 10 15 20 30 50
相数 単相2線
定格電圧 単相0~120(240)V 最大電圧の10%以下は精度保証外
電圧精度 ±1.5%(定格時)
応答速度 1ms以内
周波数 50/60/45~65Hz※1
周波数精度 ±0.01/±0.1Hz
波形歪率 2%(線形負荷) 5%(整流負荷)
過渡電圧変動 ±5%以下
過電流保護 110%にて垂下
波高率 3
負荷力率 1~0.7(定格0.8)

容量(kVA) 5.5 8.3 11 16.5 22 33 55
ブレーカ容量(AT) 20 30 40 60 100 125 200
相数 三相3線
定格電圧 200V
変動範囲 ±10%
周波数範囲 47~63Hz
オプション GP-IB・RS232C

周囲温度 0~40℃
周囲湿度 90%以下

寸法 W mm 400 516 516 600 650 700 750
寸法 D mm 500 550 550 600 650 700 750
寸法 H mm 920 1060 1060 1245 1395 1500 1680
質量 kg 120 160 170 235 300 400 700
塗装色 MZ36-114半ツヤ(マンセル5Y8/1近似色)
外観図 1 2
外観図1

外観図1

外観図2

外観図2

※1 様々な周波数の変更に対応いたします(45~120Hz)(400/360Hz~440Hz)

SYN-SHRシリーズ 三相0~240V出力 5~50kVA

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SYN
5SHR 7.5SHR 10SHR 15SHR 20SHR 30SHR 50SHR

容量(kVA) 5 7.5 10 15 20 30 50
相数 三相3線
定格電圧 0~240V 最大電圧の10%以下は精度保証外
電圧精度 ±1.5%(定格時)
応答速度 1ms以内
周波数 50/60/45~65Hz※1
周波数精度 ±0.01/±0.1Hz
波形歪率 2%(線形負荷) 5%(整流負荷)
過渡電圧変動 ±5%以下
過電流保護 110%にて垂下
波高率 2.7
負荷力率 1~0.7(定格0.8)

容量(kVA) 5.5 8.25 11 16.7 22 33 55
ブレーカ容量(AT) 20 30 40 60 100 125 200
相数 三相3線
定格電圧 200V
変動範囲 ±10%
周波数範囲 47~63Hz
オプション GP-IB・RS232C

周囲温度 0~40℃
周囲湿度 90%以下

寸法 W mm 516 516 516 600 600 700 750
寸法 D mm 600 600 600 600 650 700 750
寸法 H mm 1110 1110 1110 1245 1395 1506 1650
質量 kg 160 175 200 270 320 420 580
塗装色 MZ36-114半ツヤ(マンセル5Y8/1近似色)
外観図 1 2
外観図1

外観図1

外観図2

外観図2

※1 様々な周波数の変更に対応いたします(45~120Hz)(400/360Hz~440Hz)

SYN-SHRシリーズ 三相0~240V出力 75~500kVA

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで

仕様/型式 SYN
75SHR 100SHR 150SHR 200SHR 250SHR 300SHR 400SHR 500SHR

容量(kVA) 75 100 150 200 250 300 400 500
相数 三相3線
定格電圧 0~240V 最大電圧の10%以下は精度保証外
電圧精度 ±1.5%(定格時)
応答速度 1ms以内
周波数 50/60/45~65Hz※1
周波数精度 ±0.01/±0.1Hz
波形歪率 2%(線形負荷) 5%(整流負荷)
過渡電圧変動 ±5%以下
過電流保護 110%にて垂下
波高率 2.7
負荷力率 1~0.7(定格0.8)

容量(kVA) 82.5 110 167 220 275 330 440 550
ブレーカ容量
(AT)
300 400 600 800 500 600 800 1000
相数 三相3線
定格電圧 200V 400または440V
変動範囲 ±10%
周波数範囲 47~63Hz
オプション GP-IB・RS232C

周囲温度 0~40℃
周囲湿度 90%以下

寸法 W mm 900 1200 1500 2000 2500 3000 3500 5500
寸法 D mm 800 800 900 900 1200 1300 1300 1400
寸法 H mm 1850 1850 1850 1850 2050 2150 2350 2350
質量 kg 1060 1360 1600 2350 3500 4000 5500 9100
塗装色 MZ36-114半ツヤ(マンセル5Y8/1近似色)
外観図 3 4
外観図3

外観図3

外観図4

外観図4

※1 様々な周波数の変更に対応いたします(45~120Hz)(400/360Hz~440Hz)

回路ブロック図

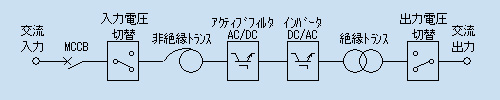

SYN-AFタイプ

回路ブロック図

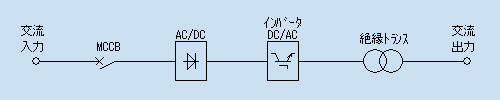

SYN-KH/SHタイプ

回路ブロック図

使用上のお願い

消耗品(バッテリおよびファン)の交換について

バッテリ寿命は、ご使用環境(周囲温度、バックアップ回数など)により影響を受けます。約3~5年を目安に交換してください。寿命をすぎたバッテリをそのまま使用し続けますと、電解液もれや、著しい場合には発煙などの重大な二次障害を引き起こす原因になる場合があります。また冷却用ファンも定期交換を実施してください。
→バッテリ、ファンともに、点検交換作業を当社にて承ります。最寄りの営業所までお申しつけください。

搬入、据え付け

商品のお納めは、原則「軒先渡し」とさせていただきます。お納め以降の作業はお客様にて実施願います。
→納入、据え付け、配線工事などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。

ダウンロード

PDF 総合カタログ(SYN)2.6MB

SYN-AFシリーズ 単相100/200V入出力 電圧固定型
製品名 仕様書 外形図 結線図 取扱説明書
SYN-2AF (32kb) (84kb) (19kb) (712kb)
SYN-3AF (33kb) (85kb) (19kb) (717kb)
SYN-5AF (33kb) (92kb) (19kb) (709kb)
SYN-7.5AF (33kb) (89kb) (19kb) (723kb)
SYN-10AF (33kb) (91kb) (19kb) (714kb)
SYN-15AF (33kb) (91kb) (19kb) (704kb)
SYN-20AF (33kb) (91kb) (19kb) (705kb)
SYN-KHシリーズ 単相100/200V出力 三相200V入力 電圧固定型
製品名 仕様書 外形図 結線図 取扱説明書
SYN-5KH (32kb) (91kb) (18kb) (673kb)
SYN-7.5KH (32kb) (89kb) (18kb) (629kb)
SYN-10KH (32kb) (89kb) (18kb) (683kb)
SYN-15KH (32kb) (87kb) (18kb) (629kb)
SYN-20KH (32kb) (94kb) (18kb) (664kb)
SYN-30KH (32kb) (95kb) (18kb) (594kb)
SYN-50KH (32kb) (87kb) (18kb) (624kb)
SYN-SHシリーズ 三相入出力 電圧固定型
製品名 仕様書 外形図 結線図 取扱説明書
SYN-5SH (28kb) (92kb) (21kb) (290kb)
SYN-7.5SH (28kb) (95kb) (21kb) (291kb)
SYN-10SH (28kb) (96kb) (21kb) (337kb)
SYN-15SH (28kb) (95kb) (21kb) (340kb)
SYN-20SH (28kb) (96kb) (21kb) (347kb)
SYN-30SH (28kb) (101kb) (21kb) (299kb)
SYN-50SH (28kb) (93kb) (21kb) (341kb)
SYN-75SH (28kb) (90kb) (21kb) (332kb)
SYN-100SH (28kb) (95kb) (21kb) (300kb)
SYN-150SH (28kb) (94kb) (21kb) (443kb)
SYN-200SH (28kb) (106kb) (21kb) (311kb)
SYN-AFRシリーズ 単相0~100/0~240V出力 電圧可変型
製品名 仕様書 外形図 結線図 取扱説明書
SYN-2AFR (95kb) (94kb) (19kb) (870kb)
SYN-3AFR (95kb) (93kb) (19kb) (872kb)
SYN-5AFR (95kb) (100kb) (19kb) (875kb)
SYN-7.5AFR (95kb) (99kb) (19kb) (919kb)
SYN-10AFR (95kb) (97kb) (19kb) (901kb)
SYN-15AFR (95kb) (100kb) (19kb) (890kb)
SYN-20AFR (95kb) (99kb) (19kb) (850kb)
SYN-KHRシリーズ 単相0~100/0~240V出力 電圧可変型
製品名 仕様書 外形図 結線図 取扱説明書
SYN-5KHR (95kb) (100kb) (17kb) (688kb)
SYN-7.5KHR (95kb) (98kb) (17kb) (700kb)
SYN-10KHR (95kb) (96kb) (17kb) (712kb)
SYN-15KHR (95kb) (100kb) (17kb) (703kb)
SYN-20KHR (95kb) (101kb) (17kb) (727kb)
SYN-30KHR (95kb) (106kb) (17kb) (706kb)
SYN-50KHR (95kb) (94kb) (17kb) (691kb)
SYN-SHRシリーズ 三相0~240V出力 電圧可変型
製品名 仕様書 外形図 結線図 取扱説明書
SYN-5SHR (93kb) (104kb) (20kb) (416kb)
SYN-7.5SHR (94kb) (104kb) (20kb) (403kb)
SYN-10SHR (93kb) (105kb) (20kb) (410kb)
SYN-15SHR (94kb) (106kb) (20kb) (426kb)
SYN-20SHR (94kb) (109kb) (20b) (481kb)
SYN-30SHR (94kb) (112kb) (20kb) (481kb)
SYN-50SHR (94kb) (100kb) (20kb) (425kb)
SYN-75SHR (94kb) (101kb) (20kb) (394kb)
SYN-100SHR (94kb) (104kb) (20kb) (372kb)
SYN-150SHR (94kb) (106kb) (20kb) (386kb)
SYN-200SHR (94kb) (129kb) (20kb) (469kb)

価格表

周波数変換器 SYNシリーズ

SYN-AFシリーズ 単相100/200V入出力 電圧固定型

型式 標準価 容量
SYN-2AF 1,220,000 2KVA
SYN-3AF 1,480,000 3KVA
SYN-5AF 1,620,000 5KVA
SYN-7.5AF 1,980,000 7.5KVA
SYN-10AF 2,360,000 10KVA
SYN-15AF 3,050,000 15KVA
SYN-20AF 3,560,000 20KVA

SYN-KHシリーズ 単相100/200V出力 三相200V入力 電圧固定型

型式 標準価 容量
SYN-5KH 1,520,000 5KVA
SYN-7.5KH 1,860,000 7.5KVA
SYN-10KH 2,200,000 10KVA
SYN-15KH 3,050,000 15KVA
SYN-20KH 3,560,000 20KVA
SYN-30KH 3,910,000 30KVA
SYN-50KH 5,620,000 50KVA

SYN-SHシリーズ 三相入出力 電圧固定型

型式 標準価 容量
SYN-5SH 2,620,000 5KVA
SYN-7.5SH 2,670,000 7.5KVA
SYN-10SH 2,770,000 10KVA
SYN-15SH 3,100,000 15KVA
SYN-20SH 3,670,000 20KVA
SYN-30SH 4,560,000 30KVA
SYN-50SH 5,620,000 50KVA
SYN-75SH 7,720,000 75KVA
SYN-100SH 9,660,000 100KVA
SYN-150SH 13,150,000 150KVA
SYN-200SH 16,000,000 200KVA
SYN-250SH 22,580,000 250KVA
SYN-300SH 26,670,000 300KVA
SYN-400SH 33,340,000 400KVA
SYN-500SH 38,100,000 500KVA

SYN-AFRシリーズ 単相10~100/20~240V出力 単相100/200V入力

型式 標準価 容量
SYN-2AFR 1,410,000 2KVA
SYN-3AFR 1,700,000 3KVA
SYN-5AFR 1,870,000 5KVA
SYN-7.5AFR 2,280,000 7.5KVA
SYN-10AFR 2,720,000 10KVA
SYN-15AFR 3,510,000 15KVA
SYN-20AFR 4,270,000 20KVA

SYN-KHRシリーズ 単相0~100/0~240V出力 電圧可変型

型式 標準価 容量
SYN-5KHR 1,740,000 5KVA
SYN-7.5KHR 2,120,000 7.5KVA
SYN-10KHR 2,530,000 10KVA
SYN-15KHR 3,510,000 15KVA
SYN-20KHR 4,270,000 20KVA
SYN-30KHR 4,880,000 30KVA
SYN-50KHR 6,750,000 50KVA

SYN-SHRシリーズ 三相0~240V出力 電圧可変型

型式 標準価 容量
SYN-5SHR 3,090,000 5KVA
SYN-7.5SHR 3,140,000 7.5KVA
SYN-10SHR 3,320,000 10KVA
SYN-15SHR 3,860,000 15KVA
SYN-20SHR 4,400,000 20KVA
SYN-30SHR 5,470,000 30KVA
SYN-50SHR 6,750,000 50KVA
SYN-75SHR 9,260,000 75KVA
SYN-100SHR 11,600,000 100KVA
SYN-150SHR 15,780,000 150KVA
SYN-200SHR 19,200,000 200KVA
SYN-250SHR 27,100,000 250KVA
SYN-300SHR 31,960,000 300KVA
SYN-400SHR 39,950,000 400KVA
SYN-500SHR 45,650,000 500KVA
製品詳細ページ
電源に関するお問い合わせ
