DC/ACインバータ YDAシリーズ

  • DC/AC変換器 YDAシリーズ YDA-1-5K
  • PWM制御方式により小型・高性能を実現したDC/AC変換装置。保護機能の充実、きれいな正弦波形等の特徴を持ち、大容量まで製作を可能としております。

特徴

  • 出力電圧・周波数精度が高く、極めて早い応答速度
  • 非線形負荷でもきれいな正弦波出力
  • 小容量から大容量まで幅広いラインナップ

用途

  • 通信器用
  • ソーラー、風力発電用
  • 非常用 etc

仕様

型式(は容量) 入力仕様 出力仕様 容量
YDA--K DC100/200V 単相100V 2~50kVA
YDA--KH 単相200V
YDA--SH DC200V 三相200V 5~100kVA

↑型式をクリックすると詳細仕様がご覧いただけます。

YDA-Kシリーズ 単相100V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YDA
1-2K 1-3K 1-5K 2-2K 2-3K 2-5K 2-7.5K 2-10K 2-15K 2-20K 2-30K 2-50K

容量(kVA) 2 3 5 2 3 5 7.5 10 15 20 30 50
相数 単相2線
定格電圧 AC100V
電圧精度 ±1.0%
応答速度 5ms以内
周波数 50/60Hz切換
周波数精度 ±0.01Hz
波形歪率 3%(線形負荷) 5%(整流負荷)

相数 DC
定格電圧 100V 200V
変動範囲 90~140%

周囲温度 0~40℃
周囲湿度 90%以下
YDA-KHシリーズ 単相200V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YDA
1-
2KH
1-
3KH
1-
5KH
2-
2KH
2-
3KH
2-
5KH
2-
7.5KH
2-
10KH
2-
15KH
2-
20KH
2-
30KH
2-
50KH

容量
(kVA)
2 3 5 2 3 5 7.5 10 15 20 30 50
相数 単相2線
定格電圧 AC200V
電圧精度 ±1.0%
応答速度 5ms以内
周波数 50/60Hz切換
周波数精度 ±0.01Hz
波形歪率 3%(線形負荷) 5%(整流負荷)

相数 DC
定格電圧 100V 200V
変動範囲 90~140%

周囲温度 0~40℃
周囲湿度 90%以下
YDA-SHシリーズ 三相200V出力

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから

仕様/型式 YDA
5SH 7.5SH 10SH 15SH 20SH 30SH 50SH 75SH 100SH

容量
(kVA)
5 7.5 10 15 20 30 50 75 100
相数 三相3線
定格電圧 AC200V
電圧精度 ±1.0%
応答速度 5ms以内
周波数 50/60Hz切換
周波数精度 ±0.01Hz
波形歪率 3%(線形負荷) 5%(整流負荷)

相数 DC
定格電圧 200V
変動範囲 90~140%

周囲温度 0~40℃
周囲湿度 90%以下

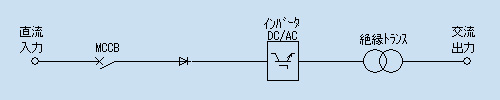

回路ブロック図

回路ブロック図

使用上のお願い

消耗品交換・メンテナンスの実施について

消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

搬入・据え付け

商品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。

ダウンロード

PDF 総合カタログ(YDA)0.6MB

YDA-Kシリーズ 単相100V出力型
製品名 仕様書 外形図 結線図 パネル詳細図
YDA-1-2K 入力:直流100V (74kb) (96kb) (60kb) (48kb)
YDA-1-3K (74kb) (95kb) (60kb)
YDA-1-5K (74kb) (98kb) (60kb)
YDA-2-2K 入力:直流200V (74kb) (99kb) (59kb)
YDA-2-3K (74kb) (99kb) (60kb)
YDA-2-5K (74kb) (98kb) (60kb)
YDA-2-7.5K (74kb) (94kb) (60kb)
YDA-2-10K (74kb) (98kb) (60kb)
YDA-2-15K (75kb) (97kb) (60kb)
YDA-2-20K (74kb) (98kb) (60kb)
YDA-2-30K (75kb) (97kb) (60kb)
YDA-2-50K (75kb) (102kb) (66kb) (48kb)
YDA-KHシリーズ 単相200V出力型
製品名 仕様書 外形図 結線図 パネル詳細図
YDA-1-2KH 入力:直流100V (74kb) (96kb) (60kb) (48kb)
YDA-1-3KH (75kb) (96kb) (60kb)
YDA-1-5KH (74kb) (97kb) (60kb)
YDA-2-2KH 入力:直流200V (74kb) (99kb) (60kb)
YDA-2-3KH (74kb) (99kb) (60kb)
YDA-2-5KH (74kb) (98kb) (60kb)
YDA-2-7.5KH (75kb) (92kb) (60kb)
YDA-2-10KH (75kb) (94kb) (60kb)
YDA-2-15KH (75kb) (95kb) (60kb)
YDA-2-20KH (74kb) (97kb) (60kb)
YDA-2-30KH (75kb) (96kb) (60kb)
YDA-2-50KH (75kb) (104kb) (66kb) (48kb)
YDA-SHシリーズ 三相200V出力型
製品名 仕様書 外形図 結線図 パネル詳細図
YDA-5SH 入力:直流200V (74kb) (102kb) (68kb) (48kb)
YDA-7.5SH (74kb) (102kb) (68kb)
YDA-10SH (74kb) (103kb) (68kb)
YDA-15SH (74kb) (105kb) (68kb)
YDA-20SH (74kb) (102kb) (68kb)
YDA-30SH (74kb) (103kb) (68kb)
YDA-50SH (74kb) (106kb) (68kb)
YDA-75SH (74kb) (106kb) (68kb)
YDA-100SH (74kb) (109kb) (68kb)
